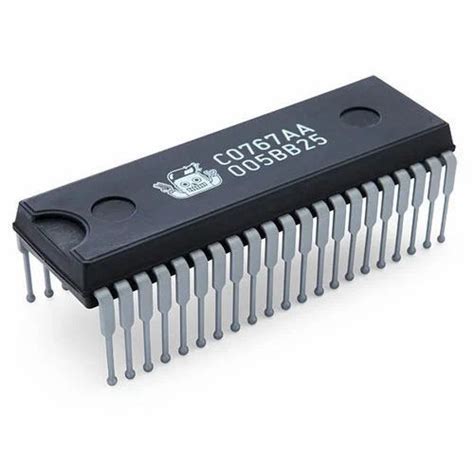

Что из себя представляют цифровые логические элементы?

Цифровые логические элементы на интегральных микросхемах
(ИМС) — это микроэлектронные изделия, предназначенные для преобразования и обработки дискретных сигналов. В зависимости от вида управляющих сигналов цифровые ИМС можно разделить на три группы:
1)потенциальные;
2)импульсные;
3)импульсно-потенциальные.

1. Подавляющее большинство логических элементов относится к потенциальным, в них используются только потенциальные сигналы и совсем не используются импульсные сигналы.

2. В импульсных цифровых ИМС используются только импульсные сигналы и совсем не используются потенциальные. В таких ИМС управление осуществляется по перепаду потенциала во время импульса. При этом могут использоваться как положительные перепады, так и отрицательны.

3. В импульсно-потенциальных ИМС могут использоваться как потенциальные, так и импульсные сигналы. При этом импульсные входы, управляемые перепадом напряжения, обозначают косой чертой, указывающей направление перепада напряжения (/ или \).

Все логические элементы описываются набором параметров, которые оговорены в технических условиях (ТУ). Использование параметров, не записанных в ТУ, не разрешается, так как в процессе совершенствования изделия они могут изменяться. К основным параметрам логических элементов относятся:
1. Набор логических функций;
2. Число входов по И и по ИЛИ;
3. Коэффициент разветвления по выходу;
4. Потребляемая мощность;
5. Динамические параметры:
5.1. Задержка распространения сигнала;
5.2. Максимальная частота входного сигнала.
