Дизайн и компоновка силовой печатной платы высокой мощности

Дизайн и компоновка силовой печатной платы высокой мощности — услуга для оборудования, в котором печатная плата должна надёжно работать с большими токами, выдерживать тепловые нагрузки и соответствовать требованиям электрической безопасности. Компания «ИнПромСинтез» разрабатывает топологию силовых печатных плат с учётом электрических параметров, габаритов устройства и возможностей последующего производства.

В силовой электронике важна не только правильная расстановка компонентов. Ошибки в ширине проводников, выборе толщины меди, организации теплоотвода или расстояниях между цепями могут привести к перегреву, потерям мощности и снижению надёжности оборудования. Поэтому эти вопросы учитываются ещё на этапе проектирования.

Какие задачи решает проектирование силовой печатной платы

Грамотная компоновка помогает согласовать электрические, тепловые и конструктивные требования к изделию:

• Передача больших токов. Подбор ширины проводников, толщины медных слоёв и конфигурации силовых полигонов с учётом допустимого нагрева.
• Эффективный теплоотвод. Размещение силовых компонентов, теплопроводящих участков и переходных отверстий для распределения тепла.
• Электрическая безопасность. Выбор воздушных зазоров и расстояний утечки в зависимости от рабочих напряжений и условий эксплуатации.
• Стабильная работа электроники. Продуманное разделение силовых и управляющих цепей, снижение паразитных связей и помех.
• Подготовка к изготовлению. Учёт технологических ограничений, требований к сверловке, металлизации и монтажу компонентов.

Особенности дизайна и компоновки плат высокой мощности

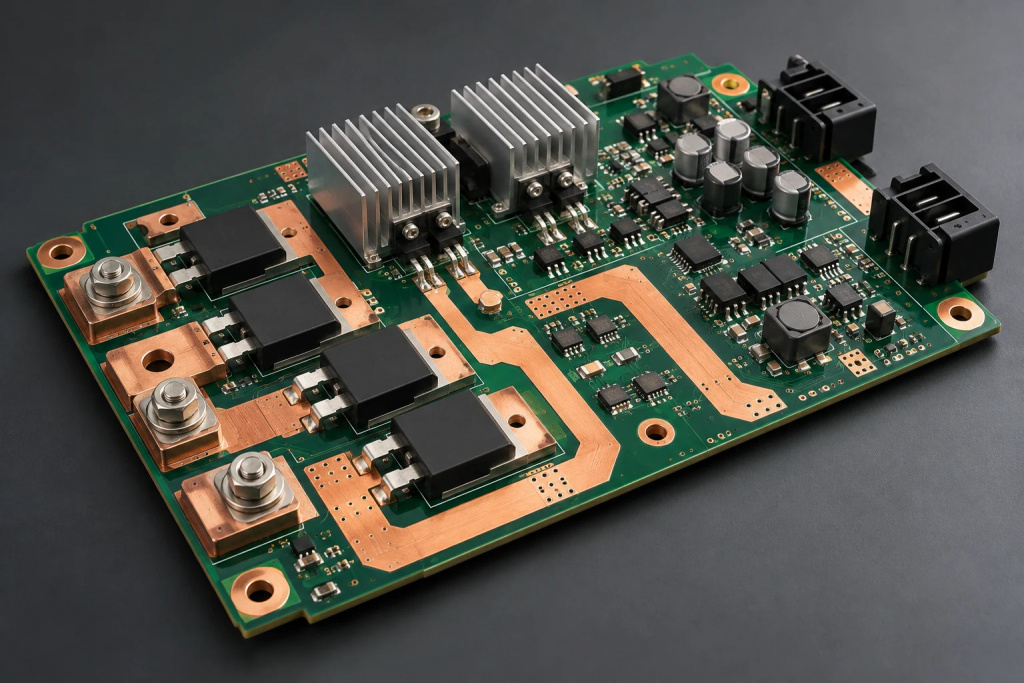

Силовые проводники и увеличенная толщина меди

Для токонагруженных участков могут применяться расширенные дорожки, медные полигоны и слои с увеличенной толщиной меди. Их параметры подбирают по току, допустимому падению напряжения, тепловому режиму и конструкции платы. При этом учитываются не только внешние, но и внутренние слои, если используется многослойная структура.

Тепловой режим силовых компонентов

Транзисторы, диоды, преобразователи и другие силовые элементы выделяют тепло. При компоновке предусматривают пути его отвода: медные площадки, тепловые переходные отверстия, места крепления радиаторов и, если это оправдано задачей, специальные материалы основания. Это помогает снизить риск локального перегрева.

Изоляция, помехоустойчивость и надёжность

При проектировании учитывают рабочие и пиковые напряжения, требуемые изоляционные расстояния, пути протекания токов и взаимное расположение силовых и сигнальных цепей. Особое внимание уделяют коммутационным контурам, соединениям с высокой нагрузкой и зонам, где возможно повышение температуры.

Какие конструкции силовых плат возможны

Оптимальная конструкция зависит от мощности изделия, количества компонентов, размеров корпуса и условий эксплуатации:

• Односторонние и двусторонние платы — для сравнительно простых силовых узлов с доступной трассировкой.

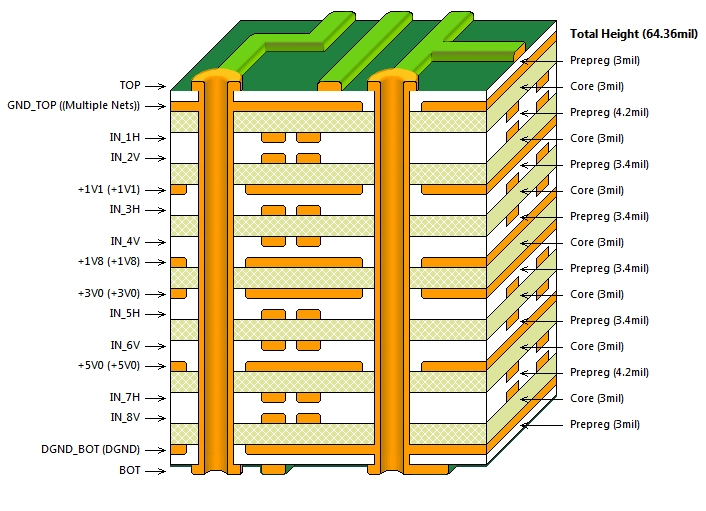

• Многослойные силовые платы — для компактного размещения силовых, управляющих и вспомогательных цепей.
• Платы с увеличенной толщиной меди — для участков, где требуется высокая токовая нагрузка.
• Решения с улучшенным теплоотводом — в том числе с металлическим основанием, когда такая конструкция соответствует требованиям устройства.

Тип основания, структура слоёв и толщина меди определяются после изучения технического задания и согласования требований к производству.

Где применяются силовые печатные платы

• Источники питания, ИБП и силовые преобразователи.
• Преобразователи частоты и устройства управления электродвигателями.
• Зарядные устройства и оборудование для аккумуляторных систем.
• Инверторы солнечной энергетики и системы накопления энергии.
• Промышленная автоматика, коммутационные модули и системы управления.
• Тяговая электроника, сварочное и другое мощное промышленное оборудование.

Как мы работаем над проектом

1. Анализируем задачу. Изучаем схему, токи, напряжения, габариты, условия охлаждения и требования к изделию.
2. Определяем конструкцию платы. Согласовываем структуру слоёв, параметры меди, расположение силовых компонентов и ключевые технологические ограничения.
3. Выполняем компоновку и трассировку. Размещаем компоненты, разводим силовые и сигнальные цепи, проверяем зазоры и основные конструктивные требования.
4. Готовим проект к производству. Формируем необходимую конструкторскую документацию и производственные файлы в согласованном составе.

Почему заказывают проектирование в «ИнПромСинтез»

• Инженерный подход. Учитываем токовые, тепловые и монтажные особенности силовой электроники.
• Ориентация на производство. Проектируем не только для работы устройства, но и с учётом последующего изготовления и сборки платы.
• Подбор решения под задачу. Помогаем определить подходящую конструкцию платы без неоправданного усложнения и удорожания.
• Сопровождение согласований. Уточняем технические требования и состав выходной документации до передачи проекта.

Что нужно для расчёта стоимости проекта

Чтобы оценить объём и стоимость работ, направьте электрическую схему (если она уже есть), основные рабочие токи и напряжения, предполагаемую мощность, размеры платы или корпуса, перечень компонентов и требования к условиям эксплуатации. Если часть параметров пока не определена, опишите назначение устройства и имеющиеся ограничения.

Нужно разработать силовую печатную плату высокой мощности? Отправьте техническое задание на info@inpromsintes.ru или свяжитесь с нами по телефону +7 915 297-30-08. Специалисты «ИнПромСинтез» рассмотрят задачу, помогут определить состав работ и подготовить предложение по проектированию.
