Анализатор качества электроэнергии для поиска сбоев

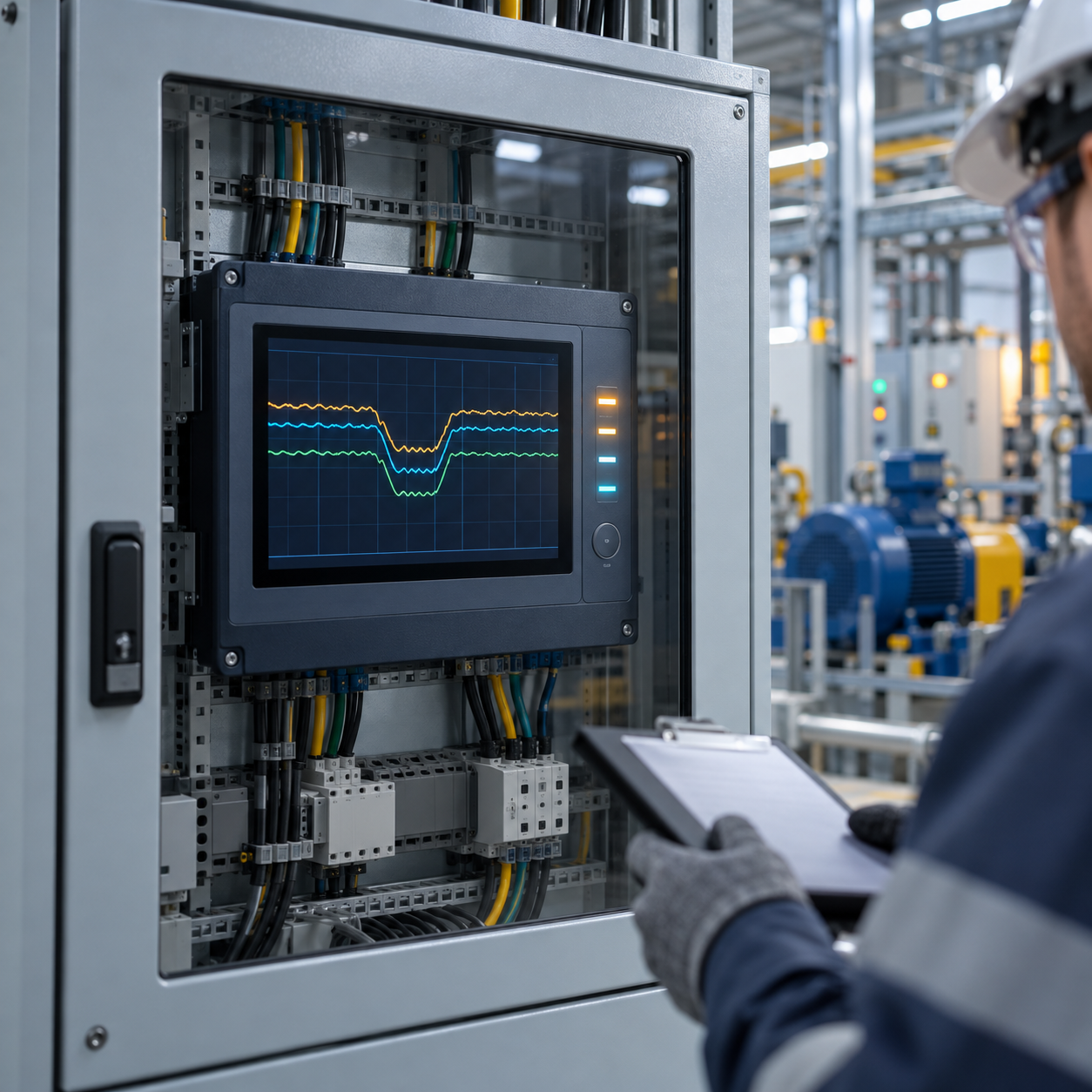

Станок внезапно перезапустился, линия остановилась, а при проверке напряжение в сети уже нормальное. Такие случаи сложно расследовать по разовому измерению: короткий провал мог закончиться раньше, чем инженер подошёл к оборудованию. Анализатор качества электроэнергии ведёт наблюдение во времени и сохраняет события, которые иначе остались бы незамеченными.
Что помогает выяснить анализатор
Прибор регистрирует параметры электропитания и отклонения от заданных условий. Например, провал напряжения — кратковременное снижение его уровня — может совпасть по времени с отключением чувствительного оборудования. Анализатор также фиксирует прерывания, повышения напряжения и изменения формы сигнала. Если проблема возникает периодически, журнал событий помогает понять, когда она появляется и как долго длится.
Отдельно оценивают гармоники — составляющие, из-за которых форма напряжения или тока отличается от обычной синусоиды. Их анализ полезен на участках с преобразователями частоты и другими нагрузками с нелинейным потреблением. Но само наличие гармоник ещё не доказывает, что именно они вызвали конкретную остановку: результаты сопоставляют с работой оборудования и другими измерениями.
Где и как вести наблюдение
Точку измерения выбирают по вопросу, на который нужно ответить. Наблюдение на общем вводе показывает картину для участка в целом, а измерение на питающей линии проблемного станка помогает проверить условия именно у этого потребителя. Место подключения, измерительные цепи и период записи определяет специалист по схеме электроснабжения объекта.
Для разбора полезно сохранять не только величину отклонения, но и время события, его длительность и, если прибор позволяет, запись формы сигнала. Затем отметку анализатора сравнивают с журналом аварий станка, запуском крупных нагрузок и другими событиями производства. Совпадение по времени сужает круг причин, но окончательный вывод требует проверки всей цепочки питания.
Где приобрести
Один из производителей таких приборов — китайская компания Acrel, выпускающая оборудование для мониторинга электросетей. В её каталоге представлен анализатор качества электроэнергии APView500. Модель объединяет анализ гармоник, запись формы сигнала, обнаружение провалов, повышений и прерываний напряжения, а также журнал событий. Параметры прибора можно сверить с задачей предприятия до заказа.
Посмотреть модель и направить запрос можно через сайт www.acrel-electric.eu. Электронная почта производителя — sales.eu@email.acrel.cn. Jiangsu Acrel Electrical Manufacturing Co., LTD.
При необходимости ИнПромСинтез поможет подобрать подходящее исполнение анализатора и организовать поставку.
