      Изготовление печатных плат со встроенным резистором в России

      Главная
      —
      Информация для заказчика
      —
      Производство и монтаж печатных плат под заказ в России
      —Изготовление печатных плат со встроенным резистором в России
      Сделать заказ

      Проектирование и изготовление печатных плат со встроенным резистором

      Печатные платы со встраиваемыми компонентами – самые сложные. Специальная технология прессования позволяет внедрять в многослойную плату безвыводные чип-компоненты, безкорпусные транзисторы, диоды и микросхемы. Возможно так же создание резистивных слоев в структуре платы, что позволяет формировать тонкопленочные резисторы. Применение встраиваемых компонентов позволяет снизить размеры и массу устройства, а так же увеличить надежность.

      "ИнПромСинтез" производит платы со встроенными компонентами и резисторами, а также конденсаторные печатные платы, используя новейшие материалы и технологии. Наша команда инженеров-электронщиков, позволяет проводить весь комплекс от проектирования и создания прототипа до полного крупносерийного производства печатных плат. Сложность плат может быть от однослойной до 32-слойной платы, от гибкой печатной платы до жесткой гибкой. "ИнПромСинтез" может предложить полное решение для печатных плат со встроенными резисторами.

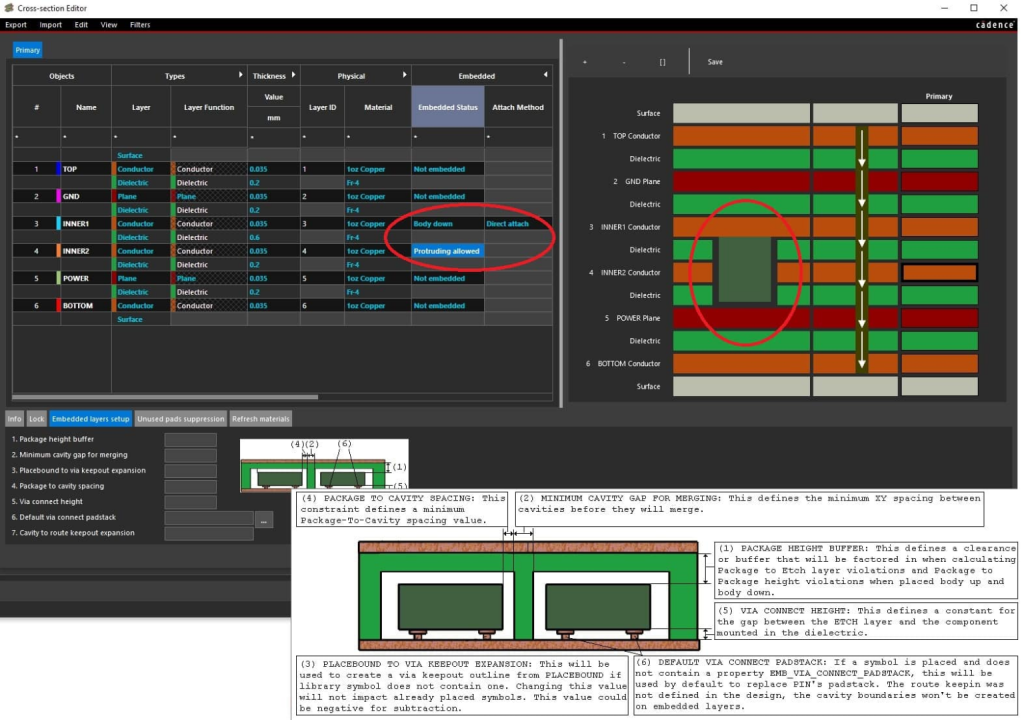

      Плата со встроенным резистором
      Плата со встроенным резистором

      Каковы преимущества использования встроенных компонентов печатной платы?

      Использование технологии встроенных компонентов печатных плат несет ряд преимуществ, вот некоторые из них:

      Миниатюризация

      Встроенные компоненты используются как в жестких, так и в гибких конструкциях. За счет уменьшения количества компонентов, которые должны быть установлены на поверхностных слоях, встроенные детали могут уменьшить общий размер печатной платы. Или, в зависимости от ваших потребностей, встроенные компоненты могут помочь вам разместить больше деталей на плате того же размера. Например, согласующие резисторы, которые обычно размещают рядом или на противоположной стороне BGA с большим числом выводов, можно встроить непосредственно под корпус микросхемы.

      Электрические характеристики

      Благодаря возможности размещать части на пути прохождения сигнала непосредственно под их контактными площадками, поэтому длина соединения между ними может быть уменьшена по длине, улучшая целостность сигнала. Меньшая длина соединения уменьшит паразитные эффекты в высокочастотных цепях и уменьшит емкость и индуктивность в цепях подачи питания, уменьшая паразитный шум. Кроме того, экранирование электромагнитных помех становится намного эффективнее, если просто окружить встроенный компонент сквозными заземляющими переходными отверстиями.

      Механическая надежность

      За счет встраивания компонентов, которые раньше припаивались к поверхностным слоям, уменьшается количество паяных соединений, которые могут выйти из строя, что повышает механическую надежность платы. Теплоотвод от закладных деталей, также, легче обеспечить благодаря возможности прямого контакта детали с переходными отверстиями для обеспечения теплообмена.

      Расходы

      Использование встроенных компонентов вместо деталей для поверхностного монтажа или выводных компонентов уменьшит объем работ по сборке платы. Это также может сэкономить средства, особенно для сложных плат высокой плотности, которые требуют сложной ручной сборки, которая необходима при окончательной сборке изделия.

      Тем не менее, есть несколько негативных аспектов встроенных компонентов, о которых следует знать:

      • На встроенные компоненты могут повлиять обычные процессы пайки, через которые проходит плата во время монтажа электронных компонентов;
      • Встроенные компоненты не могут быть легко протестированы после изготовления;
      • Встроенные компоненты не могут быть легко заменены в случае дооснащения платы или ее ремонта;

      Как компоненты встраиваются в печатную плату?

      Как пассивные, так и активные компоненты могут быть встроены в печатную плату с использованием одного из двух методов:

      • Размещение компонентов во внутренних полостях, созданных на печатной плате.
      • Заливка компонентов в основу.

      Полости, необходимые для размещения встроенных компонентов в структуре платы, могут быть сформированы с помощью различных производственных технологий. Одним из таких методов является освобождение полости лазером для удаления диэлектрического материала на заданную глубину. Компонент в полости фиксируется на проводящий клей. Токопроводящий клей оплавляется при нагревании и образует хорошее припойное соединение с деталью, подобно паяльной пасте. Полости также можно создавать с помощью фрезерования, но их размер ограничен из-за физического размера и формы используемых фрез. Некоторые тонкие компоненты могут быть изготовлены непосредственно в диэлектрических материалах платы, минуя необходимость сверления или фрезерования полости и встраиваются в плату в процессе ламинирования.

      Таким образом, большинство пассивных компонентов формируются в виде печатной платы с использованием различных токопроводящих чернил, медной фольги и диэлектрических материалов. Компоненты встраиваются в плату во время трассировки, и проектировщик должен указать материалы, необходимые для каждого встроенного компонента. Резистивные материалы можно либо напечатать на шаблоне резистора на плате, либо создать из листов тонкопленочного резистивного материала. Конденсаторы создаются путем ламинирования диэлектрического материала между медными проводниками встроенного компонента. Спиральная или изогнутая форма индуктивных компонентов создается травлением меди или ее гальванопокрытием.

      Полупроводники обычно встраиваются в полость. Конструкторы должны обеспечить выравнивание соединения кристаллов для наиболее прямого соединения между встроенной деталью и внешней частью схемы, к которой она подключается. Существуют различные методы изготовления встроенной интегральной схемы. В некоторых случаях полость заполняется полимерным материалом для прилегания чипа к подложке. В других случаях чип предварительно устанавливается на материалы для включения в печатную плату.

      Как вы понимаете, работа со встроенными компонентами требует от инженера больших усилий. Необходимо соблюдать допуски на размещение, и об этом поговорим подробнее.

      Плата со встроенным резистором

      Разработка и изготовление печатной платы со встроенным резистором


      1. Изоляция резистора. Первым шагом при изготовлении печатной платы со встроенным резистором является изоляция резистора. Изолирующая маска и слой посевной пластины имеют решающее значение для достижения этой цели. После этого вам нужно поместить еще одну изолирующую маску поверх первой и семенную пластину. Не забудьте определить контактные отверстия с помощью контактной маски, которая формирует контакт на затравочной пластине.

      2. Осаждение первого слоя поликремния. Следующим шагом является нанесение слоя поликремния на второй изолирующий слой и его контакты. Также на этом этапе происходит легирование примесью слоя первого поликремния.

      3. Создание схемы. После осаждения вы должны нанести рисунок на слой первого поликремния, который помогает определить электрический элемент. Второй слой поликремния формируется путем нанесения изолирующего слоя вдоль электрического элемента. Этот слой поликремния покрывает изолирующий слой и второй изолирующий изолятор.

      4. Легирование. Следующим этапом является легирование примесью вдоль слоя второго поликремния, который соединяется с манипуляционной пластиной. После этого необходимо отполировать второй слой поликремния, который образует зеркальную поверхность.

      5. Изоляционный слой. На следующем шаге необходимо нанести слой изоляции, соединяющий пластину для обработки. Кроме того, вы должны выполнить термический процесс, который скрепляет зеркальную поверхность и рабочую пластину. Это происходит через изолирующий слой.

      6. Полировка. На этом этапе вам нужно полировать затравочную пластину, пока не обнажится первый слой резистора.

      7. Подготовка платы. Следующий шаг включает в себя подготовку печатной платы к процессу встраивания. Это включает в себя использование всех резисторов и вашей печатной платы

      8. Встраивание резистора. Печатная плата начинается с двустороннего или одностороннего медного слоя, в который необходимо встроить резистор. Существует два способа изготовления встроенного резистора. Первый создает полость, а второй размещает резисторы во внутреннем слое в процессе производства. При создании полости необходимо учитывать несколько соображений. Во-первых, нужно продумать способ формирования полости. Есть несколько методов, которые вы можете использовать для формирования полости на печатной плате для встраивания вашего резистора. У вас есть метод платы с интегрированным модулем, при котором резисторы выравниваются и размещаются внутри полости, которая направляется к сердечнику путем глубинной разводки. После этого вы заполняете полость формовочным полимером, который обеспечивает химическую, электрическую и механическую совместимость с материалом. Изотропный припой образует надежное паяное соединение.

      Структура печатной платы со встроенным резистором
      Плата со встроенным резистором



      Другой метод создания полости при изготовлении встроенного резистора — наращивание встроенной микросхемы. В этом методе вы монтируете резисторы в полиимидную пленку. После этого вы строите другие структуры оттуда. Наконец, у вас есть полимерный чип, в который вы встраиваете резисторы в слои диэлектрической наплавки. Это отличается от других методов тем, что вам не нужно интегрировать резистор в основные слои печатной платы. При использовании другого метода встраивания резисторов путем размещения их внутри вам придется добавить дополнительные слои. Это обеспечивает встраивание резисторов в печатную плату. Чтобы это было успешно, вы должны сделать это в процессе изготовления.

      9. Тестирование. Тестирование является важным аспектом производственного процесса. Вам необходимо протестировать печатную плату со встроенным резистором, чтобы убедиться, что она работает правильно и эффективно. Своевременное выявление неисправности поможет вам исправить и, возможно, заменить неисправный встроенный резистор. Как мы увидим позже, единственный способ проверить встроенный резистор — использовать мультиметр.

      Применение печатных плат со встроенным резистором

      • Компьютерная индустрия. Платы со встроенными резисторами не только повышают производительность этих печатных плат, но и уменьшают их размеры. Помимо компьютеров, технология встроенных резисторов также доступна в таком оборудовании, как серверы, рабочие станции и карты для ПК.
      • Телекоммуникационная отрасль. Это еще одна отрасль, которая за долгие годы претерпела технологический прогресс. Эти устройства не только эффективны с точки зрения производительности, но и меньше по размеру, поэтому мы можем перемещаться с ними. В этой категории используются платы со встроенными резисторами в таких устройствах, как системы коммутации банкоматов и мультиплексоры. Кроме того, они присутствуют в мобильных телефонах и аксессуарах к ним, телефонных усилителях и сотовых станциях.
      • ВПК. В печатных платах определенного оборудования и устройств используются платы со встроенными резисторами. К такому оборудованию и устройствам относятся спутники, радиолокационные системы и специальные военные компьютеры.
      • Автомобильная и аэрокосмическая промышленность. Вы найдете платы со встроенными резисторами в таких устройствах, как GPS, аудиосистема и система контроля давления в шинах, в суперкомпьютерах и системах управления полётом, в бортовых компьютерах самолётов.
      • Бытовая электроника. К таким устройствам относятся нагревательные элементы, домашние кинотеатры и телевизоры.

      ООО «Инпромсинтез» предоставляет профессиональные услуги по проектированию и изготовлению печатных плат со встроенными резисторами.

      Печатные платы со встроенными резисторами позволяют повысить производительность вашей печатной платы при уменьшении ее размера. Если вы ищете производителя, который предложит вам качественные печатные платы со встроенными резисторами, то вы попали по адресу.


      Свяжитесь с нами сегодня для получения консультации по печатным платам со встроенными резисторами.

      Назад к списку
      • Дизайн и компоновка печатных плат
        • Дизайн и компоновка гибкой печатной платы
        • Дизайн и компоновка гибко-жёсткой печатной платы
        • Обратный инжиниринг и дизайн печатных плат
        • Дизайн и компоновка многослойной печатной платы
        • Дизайн и компоновка высокочастотной печатной платы
        • Дизайн и компоновка силовой печатной платы высокой мощности
        • Дизайн и компоновка печатной платы повышенной плотности HDI
        • Дизайн и компоновка светодиодной печатной платы
        • Дизайн и компоновка СВЧ печатных плат
        • Дизайн и компоновка высоковольтной печатной платы
        • Дизайн и компоновка печатной платы усилителя
        • Дизайн и компоновка печатной платы на металлическом основании
      • Изготовление печатных плат и электронных модулей
        • Прототип печатной платы
        • Печатная плата с металлическим сердечником
        • Гибкие и гибко-жёсткие печатные платы
        • Многослойные жёсткие печатные платы
        • Печатная плата высокотемпературная
        • Производство печатных плат с медным или алюминиевым основанием
        • HDI печатные платы
        • Платы с позолоченным разъёмом (Gold Finger)
        • Плата со встроенным резистором
        • Плата с контролируемым импедансом
        • Печатная плата на основе СЕМ-1 и СЕМ-3
        • Печатные платы на основе FR1 - FR5
        • Высокочастотная печатная плата
      • Сборка печатных плат и электронных модулей
        • Услуга монтажа гибких и гибко-жёстких печатных плат
        • Изготовление трафаретов для поверхностного монтажа печатных плат
        • Выводной монтаж электронных модулей через отверстие
        • Сборка прототипа печатной платы
        • Поставки электронных компонентов и модулей
        • Сборка SMD и DIP печатных плат и электронных модулей любой сложности
        • Сборка светодиодной печатной платы
        • BGA монтаж печатных плат и электронных модулей
      • Как оформить заказ
      Будьте в курсе наших акций и новостей
      Подписаться
      Статьи
      25 мая 2026
      Что такое методы моделирования тепловых процессов в электронике?
      21 мая 2026
      Как работают датчики угла на основе магниторезистивного эффекта?
      11 мая 2026
      Что такое методы пассивной термокомпенсации в аналоговых схемах?
      Главная
      Печатные платы
      Как заказать
      Компания
      Контакты
      Оплата и доставка
      Условия оплаты и доставки
      Вакансии
      Подписаться на рассылку
      +7 915 297-30-08
      +7 915 297-30-08Отдел продаж
      +7(982)261-75-01Офис
      info@inpromsintes.ru
      г. Москва, проезд Научный, д. 19, этаж 2, ком. 6д, оф. 18, 117246
      • Вконтакте
      • Telegram
      • Viber
      • Viber
      • WhatsApp
      2026 © ИнПромСинтез: Все права защищены
      Каталог
      По всему сайту
      По каталогу
