Что такое датчики положения на основе эффекта Виганда?
Введение
Датчики на основе эффекта Виганда генерируют электрический импульс при изменении внешнего магнитного поля — без батареи и внешнего питания. Это делает их уникальными для систем с требованием пожизненной работы.
Принцип работы

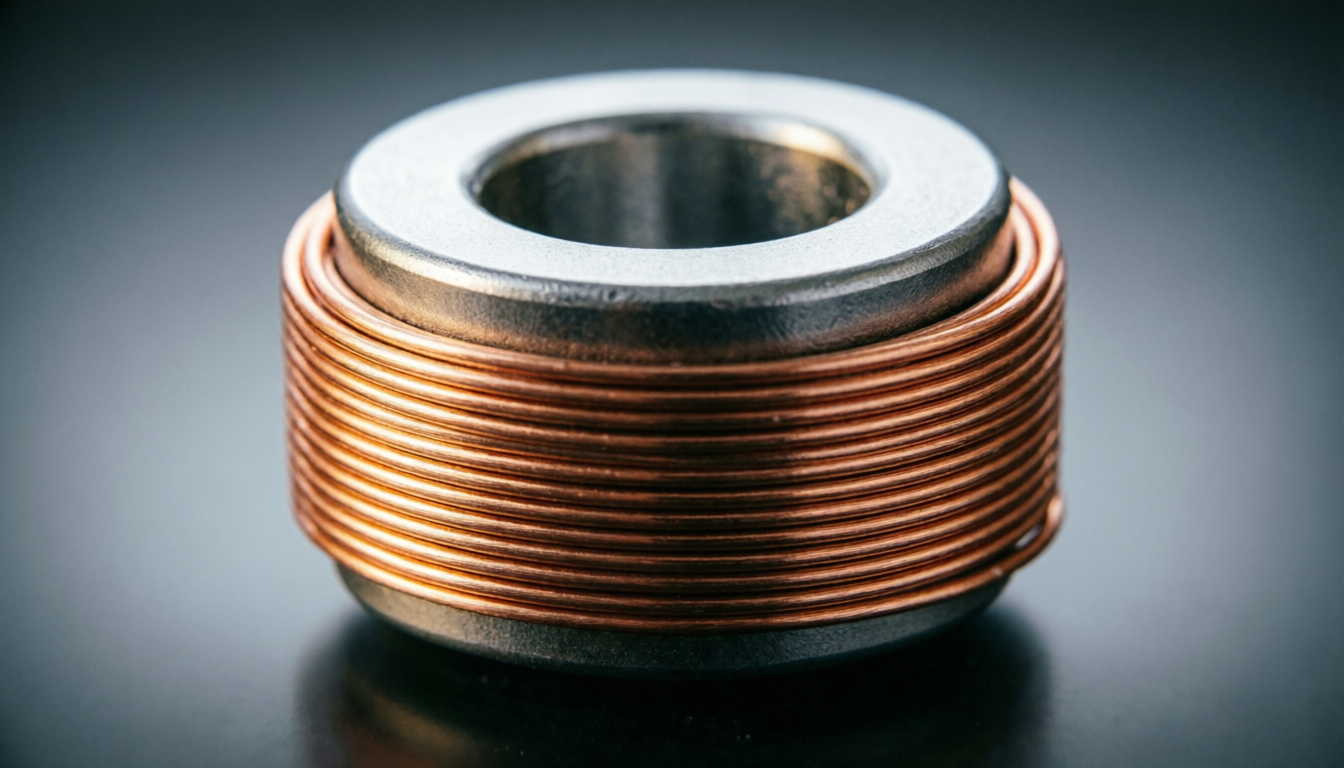

Сердечник из специального сплава (Vicalloy) имеет два устойчивых магнитных состояния.
При достижении порогового поля происходит резкий скачок намагниченности.
Этот скачок индуцирует импульс напряжения (~5–10 В) в обмотке.
Преимущества
1. Полная автономность — не нужны батареи;
2. Срок службы — более 1 миллиарда циклов;
3. Работа в экстремальных температурах (−40°C…+125°C).
Применение
Счётчики воды, газа, тепла;
Датчики скорости вращения в труднодоступных узлах;
Системы безопасности (герконы нового поколения).
Заключение
Эффект Виганда — редкий пример «энергонезависимой» электроники. Для промышленных счётчиков и датчиков это золотой стандарт надёжности.
Датчики на основе эффекта Виганда генерируют электрический импульс при изменении внешнего магнитного поля — без батареи и внешнего питания. Это делает их уникальными для систем с требованием пожизненной работы.
Принцип работы
Сердечник из специального сплава (Vicalloy) имеет два устойчивых магнитных состояния.
При достижении порогового поля происходит резкий скачок намагниченности.
Этот скачок индуцирует импульс напряжения (~5–10 В) в обмотке.
Преимущества
1. Полная автономность — не нужны батареи;
2. Срок службы — более 1 миллиарда циклов;
3. Работа в экстремальных температурах (−40°C…+125°C).
Применение
Счётчики воды, газа, тепла;
Датчики скорости вращения в труднодоступных узлах;
Системы безопасности (герконы нового поколения).
Заключение
Эффект Виганда — редкий пример «энергонезависимой» электроники. Для промышленных счётчиков и датчиков это золотой стандарт надёжности.
