Что такое дешифратор?
Дешифраторы в электронике — важные логические устройства, предназначенные для преобразования двоичных кодов в более удобную форму для последующей обработки или отображения информации. Они широко применяются в системах передачи данных, цифровых устройствах и автомобильной электронике, обеспечивая маршрутизацию сигналов и управление различными компонентами.
Основные понятия
Дешифратор — это цифровая схема, которая принимает на вход зашифрованный двоичный код (обычно это несколько битов) и на выходе генерирует один из нескольких возможных сигналов, соответствующих полученному коду. В основном виды дешифраторов делятся по количеству входных бит:
- Дешифратор 2-7: принимает 2 входных бита, на выходе активируется один из 4 каналов (часто преобразуется в 7-сегментный дисплей).
- Дешифратор 3-8: принимает 3 бита на входе и активирует один из 8 выходов.
- Дешифратор n-2^n: наиболее универсальные устройства, обеспечивающие преобразование n входных битов в 2^n выходных сигналов.
Структура и принцип работы

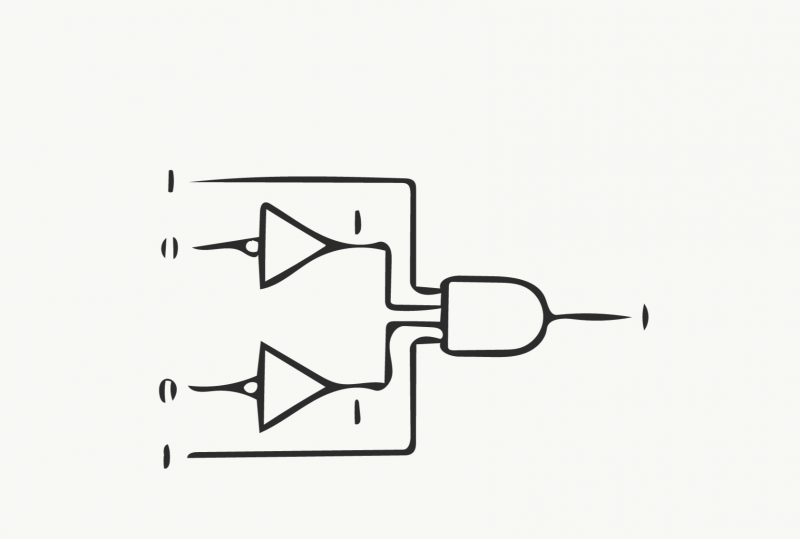

Дешифратор состоит из нескольких логических элементов — элементов AND, OR, NOT. В типичной реализации входные сигналы подаются на логические элементы, объединенные так, чтобы на определенный выход подавался только при совпадении входных сигналов с заданной комбинацией. Например, для дешифратора 2-4 каждый из четырех выходов активируется, если входные биты соответствуют определенной комбинации.
При подаче конкретного двоичного кода на вход, только один выход становится активным (логическая «1»), в то время как все остальные остаются неактивными («0»). Это гарантирует одновременную идентификацию одного из множества вариантов.
Применение дешифраторов
Дешифраторы находят применение во многих сферах электроники и информатики:
- Дисплеи и индикаторы: для отображения информации на 7- или 16-сегментных дисплеях.
- Управляющие устройства: маршрутизация сигналов, управление памятью, чтение и запись данных.
- Шина данных и адресация: выбор конкретного блока или ячейки памяти.
- Контроллеры и автоматы: создание систем автоматического управления.
Преимущества и недостатки
Преимущества:
- Простота реализации и надежность.
- Быстрая обработка сигналов.
- Возможность реализации с помощью стандартных логических элементов.
Недостатки:
- Ограниченная масштабируемость — при увеличении количества входных бит растет и число выходов, усложняя схему.
- Потребность в дополнительных схемах для управления несколькими дешифраторами.
Современные направления
Современные электронные устройства используют интегрированные схемы и программируемые логические устройства, такие как ПЛИС (программируемые логические интегральные схемы), где функции дешифратора реализуются конфигурируемым образом. Тем не менее, базовые дешифраторы остаются важной составляющей цифровых технологических цепочек.
Заключение
Дешифраторы — это фундаментальные компоненты цифровой электроники, позволяющие эффективно преобразовывать двоичные коды в управляемые сигналы. Их универсальность, простота и высокая надежность делают их незаменимыми в различных технических системах, обеспечивая корректную маршрутизацию и управление данными в автоматизированных и компьютерных устройствах.
