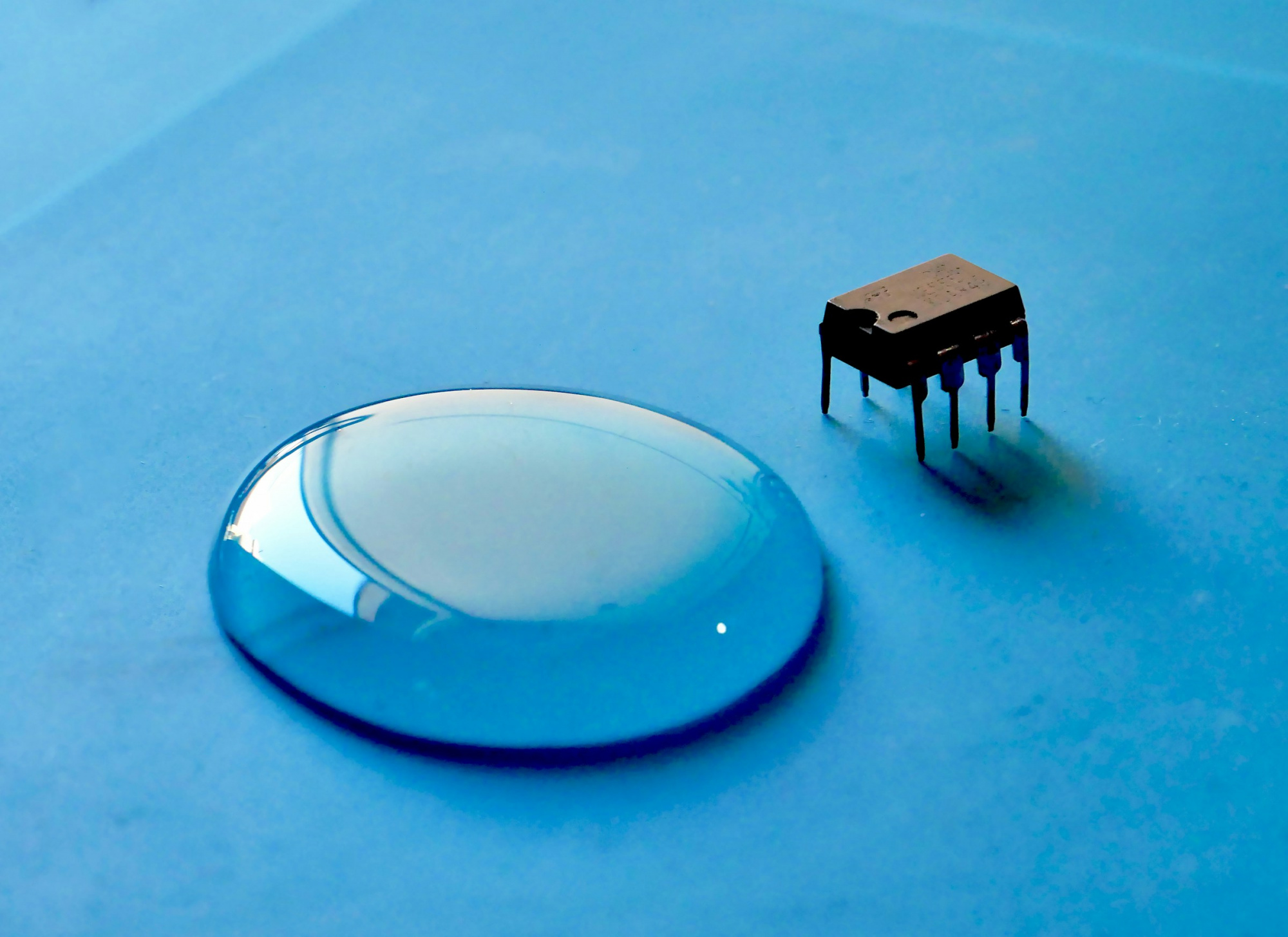

Что такое DIP корпус микросхемы и какие у него преимущества?

Корпус DIP – это одна из наиболее распространенных оболочек для микрочипов. Оболочка DIP состоит из двух рядов металлических электродов, установленных на основании. Электроды размещены на расстоянии 2,5 миллиметра друг от друга, что позволяет использовать их для монтажа на перфорированную плату. Число выводов традиционно включается в название. К примеру, корпус микросхемы dip8 имеет 8 электродов, а DIP14 для общей серии чипов ТТЛ-логики имеет 14 выводов.

Внешний вид. Стенки DIP изготавливают из пластмассы или керамики. Вторая предпочтительнее благодаря одинаковому коэффициенту теплового расширения с заключённым внутри кристаллом.

Монтаж. Корпус DIP используется для различных типов микрочипов, включая логические усилители, ОУ, счетчики, диодные сборки, МОП-транзисторы, сопротивления и небольшие переключатели. Сегодня он все еще широко используется в промышленности и электронике.

Хотя компоненты можно припаивать непосредственно к контактам, нередко применяются соединители, чтобы снизить риск повреждения во время нагрева и обеспечить быструю смену компонентов без их выпаивания.

Плата-переходник. В связи с существованием двух технологий монтажа электронных компонентов – сквозного и поверхностного, иногда возникают проблемы с ремонтом аппаратуры, когда для замены элемента DIP-8 имеется качественный аналог SO-8.

Плата переходник для микросхем so8 в dip8 позволяет предотвратить эту проблему. Если вы хотите использовать чип so-8 вместо dip-8, вам не придется изменять дизайн вашей печатной платы. Просто устанавливайте so-8 на переходник, а его уже подключайте к базовой плате вместо dip-8.

Достоинства DIP корпусов:

1. Одним из главных достоинств DIP-8 является его простота. Он легко монтируется и соединяется с другими компонентами. В связи с этой простотой, он используется как в прототипах электронных схем, так и в массовом производстве готовых изделий. Если приходится выбирать между этим изделием и компонентами в smd-корпусах, лучше купить микросхему dip8.

2. Ещё одним преимуществом является компактность. Устройство малого размера (ширина 7,6 мм) можно легко разместить на поверхности с высокой плотностью компонентов. Компактность также способствует снижению затрат на производство изделий.

3. Наконец, рассмотрим вопрос долговечности полупроводниковых приборов с таким корпусированием. Использование качественных материалов обеспечивает высокую стойкость к воздействию внешних факторов (влага, температура и радиация). Применение таких микрочипов, в сочетании с надлежащим монтажом и разумной эксплуатацией, обеспечивает высокую производительность и долговечность электронного оборудования.
