Что такое логические Вентили и Инверторы?
Логические вентили и инверторы являются основными строительными блоками цифровой электроники. Они обрабатывают бинарную информацию, где данные могут принимать только два состояния: 0 и 1. Эти устройства используются в различных электронных схемах, от простейших алгоритмов до сложных вычислительных систем.
Логические Вентили
Логические вентили – это устройства, которые принимают два или более бинарных входа и выдают один бинарный выход, в зависимости от логической операции, которую они выполняют. Рассмотрим каждый из основных вентилей:
1. AND-Вентиль:
- Функция: Выход равен 1, если все входы равны 1.
- Индикатор: Входы A и B; выход Q = A AND B.
2. OR-Вентиль:
- Функция: Выход равен 1, если хотя бы один вход равен 1.
- Индикатор: Входы A и B; выход Q = A OR B.
3. NOT-Инвертор:
- Функция: Выход равен 1, если вход равен 0, и наоборот.
- Индикатор: Вход A; выход Q = NOT A.
4. NAND-Вентиль:
- Функция: Выход равен 0, только если все входы равны 1 (обратное AND).
- Индикатор: Входы A и B; выход Q = NOT (A AND B).
5. NOR-Вентиль:
- Функция: Выход равен 1, только если все входы равны 0 (обратное OR).
- Индикатор: Входы A и B; выход Q = NOT (A OR B).
6. XOR-Вентиль:
- Функция: Выход равен 1, если количество входов, равных 1, нечётно.
- Индикатор: Входы A и B; выход Q = (A AND NOT B) OR (NOT A AND B).
Инверторы

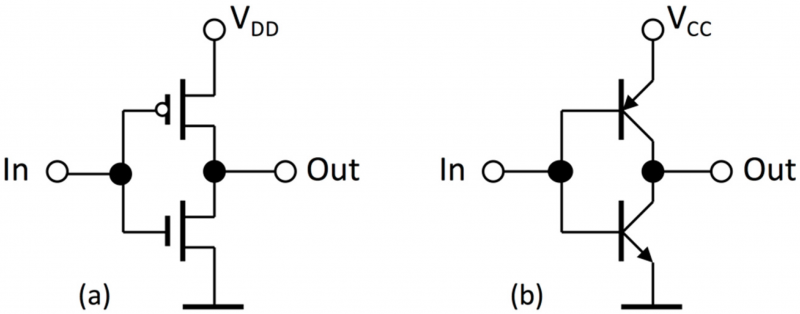

Инверторы, или NOT-вентили, представляют собой специфический тип логического элемента, который осуществляет только одну операцию: логическое отрицание. Они наиболее просты по конструкции и используются в большинстве цифровых схем для изменения состояния сигнала. Например, если вход логического инвертора равен 1, его выход будет 0 и наоборот.
Применение Логических Вентилей и Инверторов
1. Комбинационные логические схемы: Логические вентили используются для создания сложных цифровых функций, таких как сумматоры и кодеры.
2. Секвенционные логические схемы: Вместе с инверторами они участвуют в создании схем синхронизации и управления (например, триггеров).
3. Микропроцессоры: Все базовые операции, выполняемые процессорами, основываются на комбинациях этих вентили.
4. Управление интерфейсами: Они используются в интерфейсах для обработки и маршрутизации данных.
5. Промышленные и бытовые устройства: Применяются в автоматизации, системах управления и в быту (например, в различных бытовых приборах).
Заключение
Логические вентили и инверторы являются основными элементами, на которых строится современная цифровая электроника. Их правильное использование и понимание принципов работы позволяют создавать сложные электронные устройства, которые способны выполнять множество задач. Важно изучать и понимать эти основы для дальнейшего освоения более сложных технологий и схем в области электротехники и информатики.
