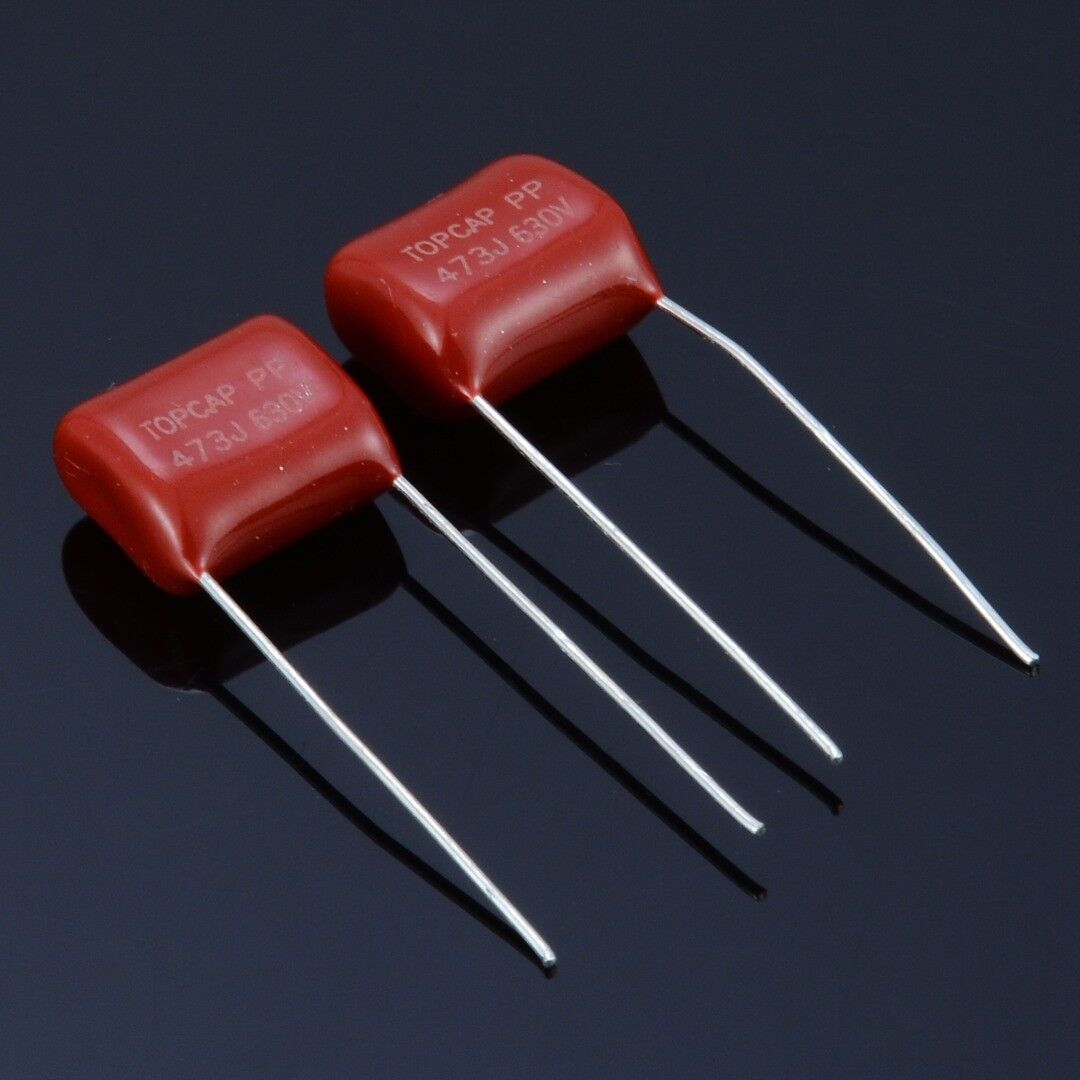

Что такое плёночный конденсатор?
Целое семейство конденсаторов использует полимерные плёнки в качестве диэлектриков, а плёнка либо находится между витыми или перемежающимися слоями металлической фольги, либо имеет металлизированный слой на поверхности.
Плёночный конденсатор состоит из: диэлектрической пластиковой плёнки, обкладок (электродов), контактов (выводов) для крепления на печатную плату и корпуса (пластик и/или эпоксидная смола).
Их рабочее напряжение может доходить до 1000 В, но высокими ёмкостями они не обладают – это обычно от 100 пФ до единиц мкФ. У каждого вида плёнки есть свои плюсы и минусы, но в целом всё семейство отличается более низкими ёмкостью и индуктивностью, чем у электролитических.
Типы плёночных конденсаторов по устройству:
1. Осевой тип для сквозного и точечного монтажа.
2. Радиальный (односторонний) тип для монтажа на печатную плату.
3. Радиальный (односторонний) тип с силовыми усиленными контактами.
4. Плёночный конденсатор с винтовыми креплениями, которые способны выдерживать большие токи.
5. SMD-конденсатор для поверхностного монтажа на печатную плату.
Типы плёночных конденсаторов по использованному диэлектрику:
1. Полипропиленовые конденсаторы используются в схемах, требующих хорошей тепловой и частотной стабильности. Также они используются в системах питания, для подавления ЭМП, в системах, использующих переменные токи высокого напряжения.
2. Полиэстеровые конденсаторы, хотя и не обладают такими температурными и частотными характеристиками, получаются дешёвыми и выдерживают большие температуры при пайке для поверхностного монтажа. В связи с этим они используются в схемах, предназначенных для использования в некритичных приложениях.
3. Полиэтилен-нафталатовые конденсаторы. Не обладают стабильными температурными и частотными характеристиками, но могут выдерживать гораздо большие температуры и напряжения по сравнению с полиэстеровыми.
4. Полиэтилен-сульфидовые конденсаторы обладают температурными и частотными характеристиками полипропиленовых, и в дополнение выдерживают высокие температуры.
5. В старом оборудовании можно наткнуться на поликарбонатные и полистиреновые конденсаторы, но сейчас они уже не используются.
Применение плёночных конденсаторов:
1. Силовые плёночные конденсаторы применяются в лазерах, рентгеновских установках и фазовращателях.
2. Маломощные плёночные конденсаторы используют в качестве развязывающих конденсаторов, в фильтрах блоков питания, флоуресцентных лампах, аналого-цифровых преобразователях, а также в катушках балансных металлодетекторов, где важна надёжность, а также независимость ёмкости от температуры.
Плёночный конденсатор состоит из: диэлектрической пластиковой плёнки, обкладок (электродов), контактов (выводов) для крепления на печатную плату и корпуса (пластик и/или эпоксидная смола).
Их рабочее напряжение может доходить до 1000 В, но высокими ёмкостями они не обладают – это обычно от 100 пФ до единиц мкФ. У каждого вида плёнки есть свои плюсы и минусы, но в целом всё семейство отличается более низкими ёмкостью и индуктивностью, чем у электролитических.
Типы плёночных конденсаторов по устройству:
1. Осевой тип для сквозного и точечного монтажа.
2. Радиальный (односторонний) тип для монтажа на печатную плату.
3. Радиальный (односторонний) тип с силовыми усиленными контактами.
4. Плёночный конденсатор с винтовыми креплениями, которые способны выдерживать большие токи.
5. SMD-конденсатор для поверхностного монтажа на печатную плату.
Типы плёночных конденсаторов по использованному диэлектрику:
1. Полипропиленовые конденсаторы используются в схемах, требующих хорошей тепловой и частотной стабильности. Также они используются в системах питания, для подавления ЭМП, в системах, использующих переменные токи высокого напряжения.
2. Полиэстеровые конденсаторы, хотя и не обладают такими температурными и частотными характеристиками, получаются дешёвыми и выдерживают большие температуры при пайке для поверхностного монтажа. В связи с этим они используются в схемах, предназначенных для использования в некритичных приложениях.
3. Полиэтилен-нафталатовые конденсаторы. Не обладают стабильными температурными и частотными характеристиками, но могут выдерживать гораздо большие температуры и напряжения по сравнению с полиэстеровыми.
4. Полиэтилен-сульфидовые конденсаторы обладают температурными и частотными характеристиками полипропиленовых, и в дополнение выдерживают высокие температуры.
5. В старом оборудовании можно наткнуться на поликарбонатные и полистиреновые конденсаторы, но сейчас они уже не используются.
Применение плёночных конденсаторов:
1. Силовые плёночные конденсаторы применяются в лазерах, рентгеновских установках и фазовращателях.
2. Маломощные плёночные конденсаторы используют в качестве развязывающих конденсаторов, в фильтрах блоков питания, флоуресцентных лампах, аналого-цифровых преобразователях, а также в катушках балансных металлодетекторов, где важна надёжность, а также независимость ёмкости от температуры.
