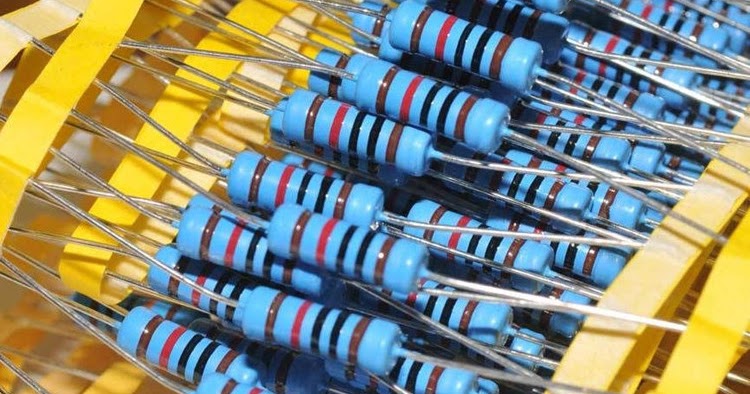

Что такое постоянные резисторы?

Постоянный (нерегулируемый) резистор – тот, чье сопротивление в процессе работы остается неизменным. Постоянные резисторы любых типов изображаются на электрических схемах в виде прямоугольников, выводы от их концов – горизонтальными линиями, исходящими из боковых сторон прямоугольников. Внутри прямоугольника указывается допустимая рассеиваемая мощность конкретного постоянного резистора.

Рядом с изображением проставляется буква R, за которой следует порядковый номер резистора и его номинальное сопротивление. При этом если сопротивление находится в рамках 0-999 Ом, то единицу измерения не указывают. Также, если величина сопротивления является ориентировочной и может быть изменена в процессе настройки, то после буквы R с порядковым номером проставляется звездочка (*).

Постоянные резисторы делятся на проволочные и непроволочные. Постоянные проволочные резисторы представляют собой тело цилиндрической формы с намотанной на него металлической проволокой, обладающей большим удельным сопротивлением. Обозначение проволочных резисторов начинается с букв ПЭ, ПЭВ, ПЭВ-Р, ПЭВТ. Если важно упомянуть, что резистор должен быть именно проволочным, на электрической схеме рядом с буквой R указывают «пров».

Постоянные непроволочные резисторы могут быть металлодиэлектрические, металлоокисные, углеродистые, лакопленочные, лакосажевые, керметные, композиционные, объемные и др. В качестве основания в непроволочных резисторах используется керамическая трубка с напыленным на нее или нанесенным другим способом резистивным слоем.
