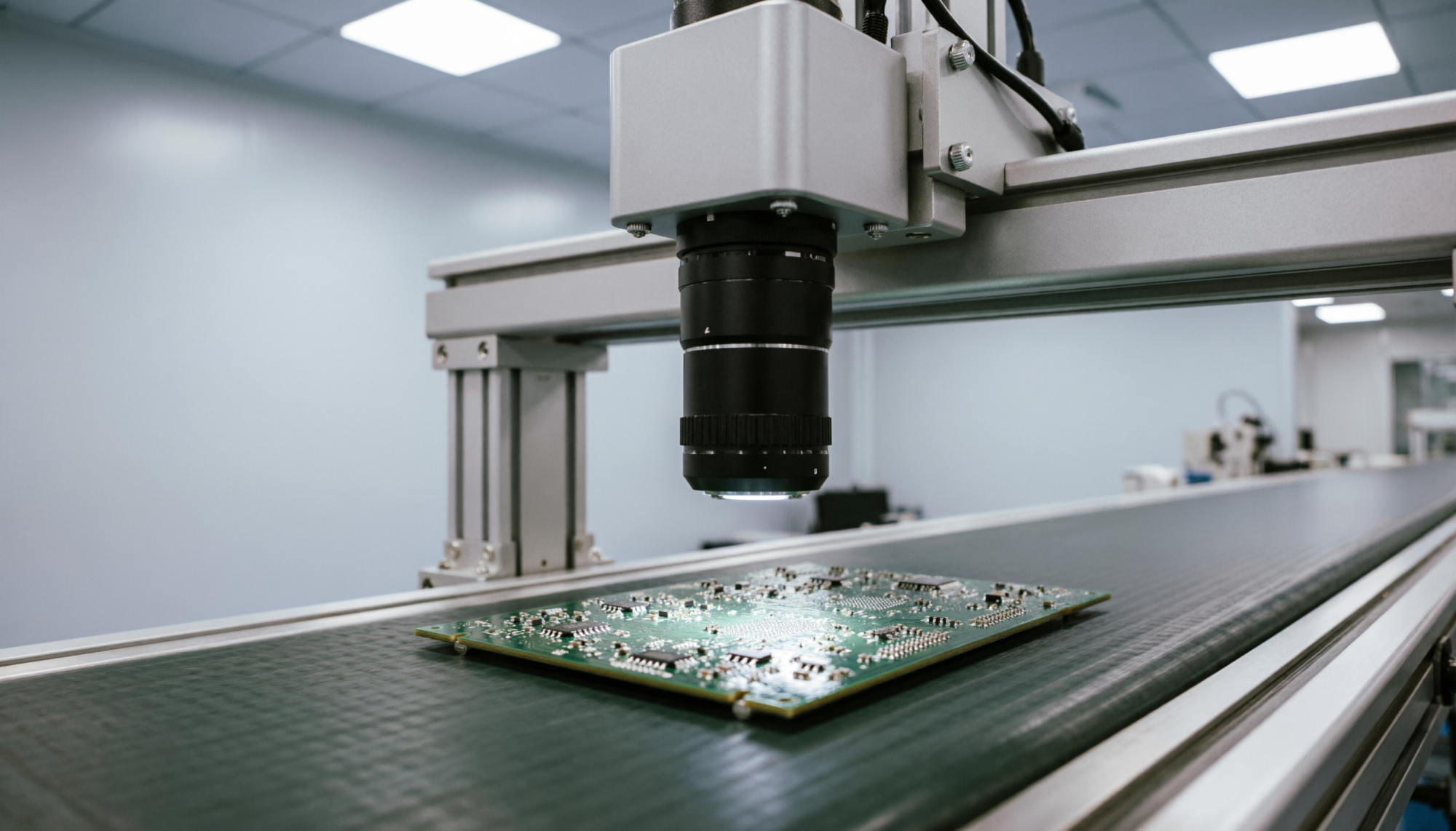

Что такое технологии автоматической оптической инспекции (AOI)?
Введение
Автоматическая оптическая инспекция (AOI — Automated Optical Inspection) — это метод контроля качества печатных плат на этапе производства с использованием высокоскоростных камер, освещения и алгоритмов машинного зрения. AOI позволяет выявлять дефекты, недоступные для визуального контроля, ещё до функционального тестирования.
Основные задачи AOI
Контроль пайки: «мосты», «сухие швы», смещение компонентов, tombstoning.
Проверка компоновки: отсутствие/лишний компонент, неправильная ориентация, замена на аналог.
Анализ печати паяльной пасты: объём, форма, смещение трафарета.
Контроль целостности платы: царапины, сколы, загрязнения.
Этапы применения в производстве
После нанесения пасты — проверка точности трафаретной печати;
После монтажа компонентов — контроль размещения (pre-reflow);
После оплавления — финальная проверка качества пайки (post-reflow).
Преимущества AOI
Снижение брака на 30–70%;
Объективная документация каждого изделия;
Возможность обратной связи с Pick&Place и печатающими станками;
Поддержка traceability — привязка к партии, оператору, программе монтажа.
Ограничения
Не обнаруживает скрытые дефекты под BGA (требуется рентген);
Требует тщательной настройки под каждую плату;
Может давать ложные срабатывания при нестабильном освещении.
Заключение
AOI — не просто «камера над конвейером», а ключевой элемент современного производства электроники. Для предприятий, ориентированных на качество и надёжность, внедрение AOI — обязательный шаг на пути к конкурентоспособности.
Автоматическая оптическая инспекция (AOI — Automated Optical Inspection) — это метод контроля качества печатных плат на этапе производства с использованием высокоскоростных камер, освещения и алгоритмов машинного зрения. AOI позволяет выявлять дефекты, недоступные для визуального контроля, ещё до функционального тестирования.
Основные задачи AOI
Контроль пайки: «мосты», «сухие швы», смещение компонентов, tombstoning.
Проверка компоновки: отсутствие/лишний компонент, неправильная ориентация, замена на аналог.
Анализ печати паяльной пасты: объём, форма, смещение трафарета.
Контроль целостности платы: царапины, сколы, загрязнения.
Этапы применения в производстве
После нанесения пасты — проверка точности трафаретной печати;
После монтажа компонентов — контроль размещения (pre-reflow);
После оплавления — финальная проверка качества пайки (post-reflow).
Преимущества AOI
Снижение брака на 30–70%;
Объективная документация каждого изделия;
Возможность обратной связи с Pick&Place и печатающими станками;
Поддержка traceability — привязка к партии, оператору, программе монтажа.
Ограничения
Не обнаруживает скрытые дефекты под BGA (требуется рентген);
Требует тщательной настройки под каждую плату;
Может давать ложные срабатывания при нестабильном освещении.
Заключение
AOI — не просто «камера над конвейером», а ключевой элемент современного производства электроники. Для предприятий, ориентированных на качество и надёжность, внедрение AOI — обязательный шаг на пути к конкурентоспособности.
