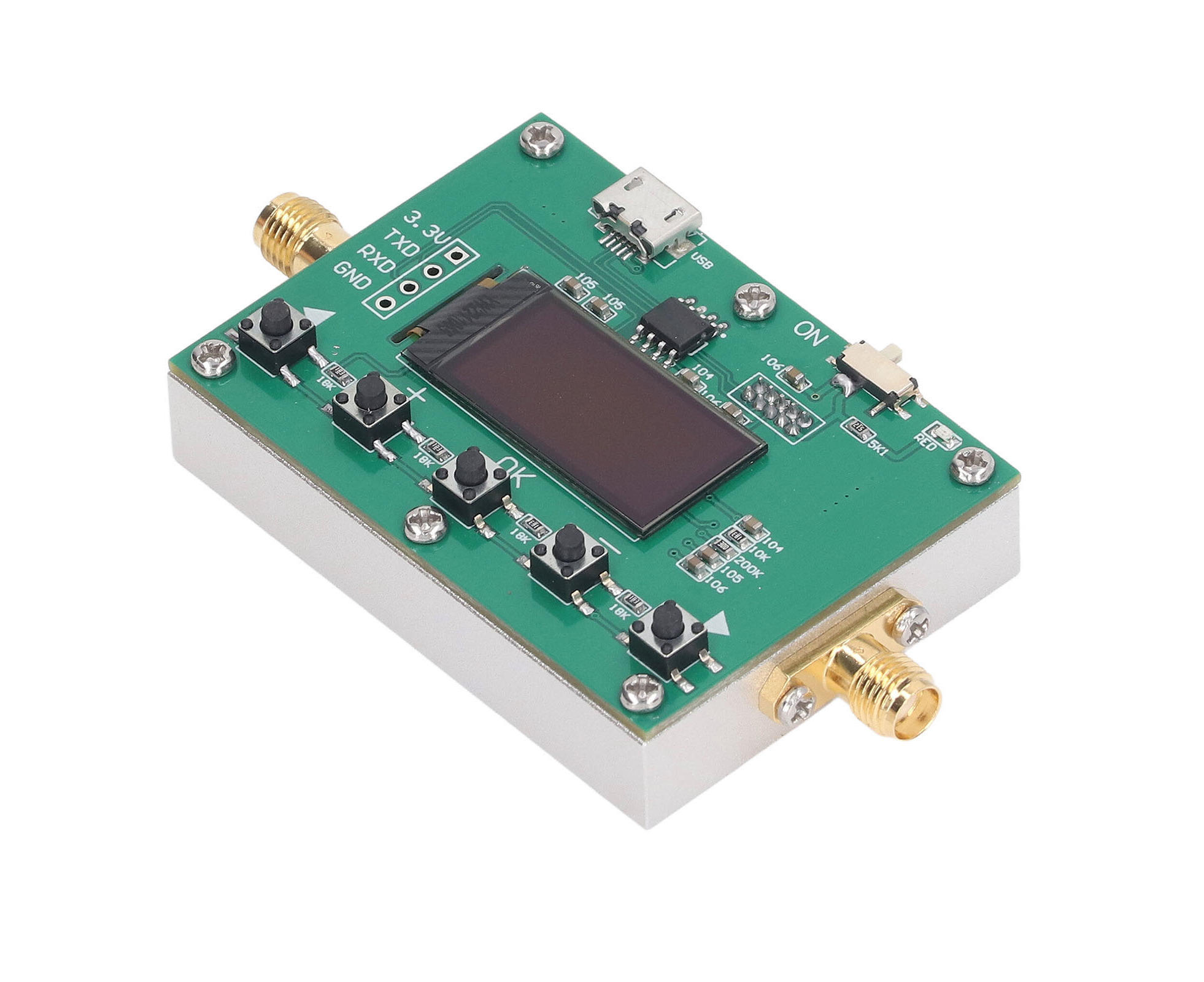

Что такое цифровой аттенюатор?
Цифровой аттенюатор — это электронное устройство, предназначенное для снижения амплитуды сигнала с возможностью регулировки уровня затухания по цифровым командам. В отличие от аналоговых аналогов, такие аттенюаторы обеспечивают высокую точность и удобство автоматизации, что делает их незаменимыми в современных системах.
Основные особенности
1. Цифровое управление
Регулировка осуществляется через интерфейс (например, SPI или параллельный порт), что позволяет программно задавать уровень затухания без механической настройки.
2. Дискретные шаги затухания
Устройство обеспечивает снижение сигнала с фиксированным шагом (например, 0.5 дБ или 1 дБ) в заданном диапазоне, обеспечивая повторяемость настроек.
3. Высокая стабильность
Параметры сохраняются даже при колебаниях температуры или напряжения питания.
Принцип работы
Цифровой аттенюатор состоит из лестничной схемы с переключаемыми резистивными или полупроводниковыми элементами. Цифровой код, подаваемый на вход, активирует определенные компоненты, формируя нужное сопротивление и, соответственно, уровень затухания. Современные решения используют CMOS- или GaAs-технологии для минимизации потерь и искажений.
Области применения
1. Телекоммуникации : Регулировка мощности передатчиков и приемников.
2. Измерительная техника : Калибровка уровней сигнала в анализаторах и генераторах.
3. Радиооборудование : Балансировка каналов в антенных системах.
4. Автоматизированные системы : Поддержание стабильного уровня сигнала в цепях обратной связи.
Преимущества
1. Точность : Минимальные допуски на шаги затухания и высокая повторяемость.
2. Компактность : Интеграция в микросхемы, совместимость с поверхностным монтажом.
3. Универсальность : Работа в широком частотном диапазоне (от постоянного тока до СВЧ).
4 .Экономия времени : Автоматизация настройки исключает ручную коррекцию.
Заключение
Цифровой аттенюатор — это ключевой элемент в задачах, требующих гибкости и точности контроля сигнала. Его применение охватывает от промышленного оборудования до портативных устройств, обеспечивая стабильность и адаптивность в условиях динамических нагрузок. Развитие технологий продолжает повышать их эффективность, делая такие устройства стандартом в современной электронике.
