Что такое усилители инструментальные?
Усилители инструментальные — это специализированные электронные устройства, предназначенные для усиления слабых электрических сигналов с высокой точностью и низкими уровнями искажений. Они находят широкое применение в различных областях электроники, включая медицинские приборы, научные эксперименты, измерительное оборудование и системы автоматизации.
Основные характеристики инструментальных усилителей
1. Высокое усиление: Инструментальные усилители способны обеспечивать значительное усиление малых сигналов, что особенно важно при работе с датчиками и другими чувствительными устройствами.
2. Высокое входное сопротивление: Они обладают высоким входным сопротивлением, что минимизирует влияние на подключаемый источник сигнала и предотвращает его нагрузку. Это особенно критично при измерении биосигналов и других слабых сигналов.
3. Низкий уровень шумов: Одной из основных задач при проектировании инструментальных усилителей является снижение уровня шумов, чтобы обеспечить высокую точность измерений.
4. Высокая линейность: Инструментальные усилители обеспечивают высокую линейность, что позволяет минимизировать искажения сигнала и улучшать качество выходного сигнала.
Структура инструментального усилителя
Инструментальный усилитель обычно состоит из двух основных элементов:
1. Операционные усилители (ОУ): Чаще всего для создания инструментальных усилителей используются операционные усилители, которые обеспечивают необходимое усиление и стабильность. Операционные усилители могут быть организованы в конфигурацию с отрицательной обратной связью, что позволяет добиться высокой точности и стабильности.
2. Резисторы: Резисторы используются для настройки коэффициента усиления и управления другими характеристиками устройства. В инструментальных усилителях важен выбор значений сопротивлений, которые определяют не только усиление, но и входное сопротивление.
Принцип работы

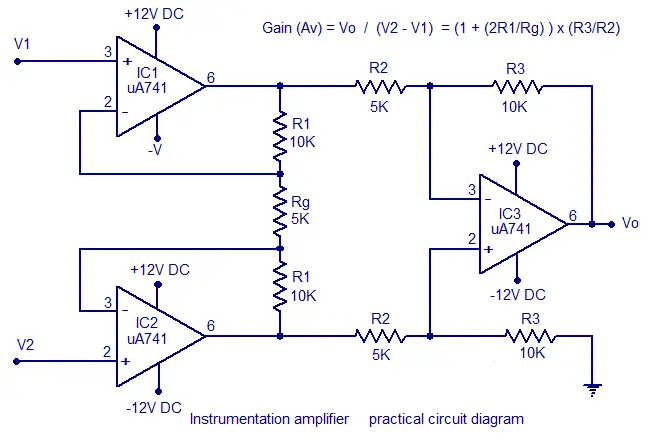

Принцип работы инструментального усилителя основан на различии напряжений, которые присоединены к его входам. Сигналы, поступающие на входы, усиливаются и подаются на выходное устройство. Обычно в инструментальных усилителях используют три операционных усилителя: два для обеспечения дифференциального входа и один для суммирования сигналов.
Поскольку инструментальный усилитель активно использует разницу между двумя входными сигналами, он также способен эффективно подавлять общие помехи, такие как шумы и переменные напряжения, что делает его идеальным для работы со сложными и изменяющимися сигналами.
Применения
Инструментальные усилители находят применение в различных областях:
1. Медицинская электроника: Они широко используются в электроэнцефалограммах (ЭЭГ), электрокардиограммах (ЭКГ) и других медицинских измерительных приборах для обработки биосигналов.
2. Научные исследования: В лабораториях инструментальные усилители служат для повышения чувствительности и точности в измерениях физических явлений.
3. Системы автоматизации: Используются для контроля производственных процессов, где необходима высокая точность датчиков.
4. Измерительные приборы: Применяются в осциллографах, анализаторах сигналов и других измерительных приборах для точного измерения и анализа сигналов.
Заключение
Инструментальные усилители играют ключевую роль в современных электронике и измерительных технологиях благодаря своей способности усиливать малые сигналы с высокой точностью. Их применение охватывает широкий спектр областей, от медицинских приборов до научных исследований, что делает их незаменимыми инструментами в любой электронной системе, требующей надежного и точного усиления сигналов.
