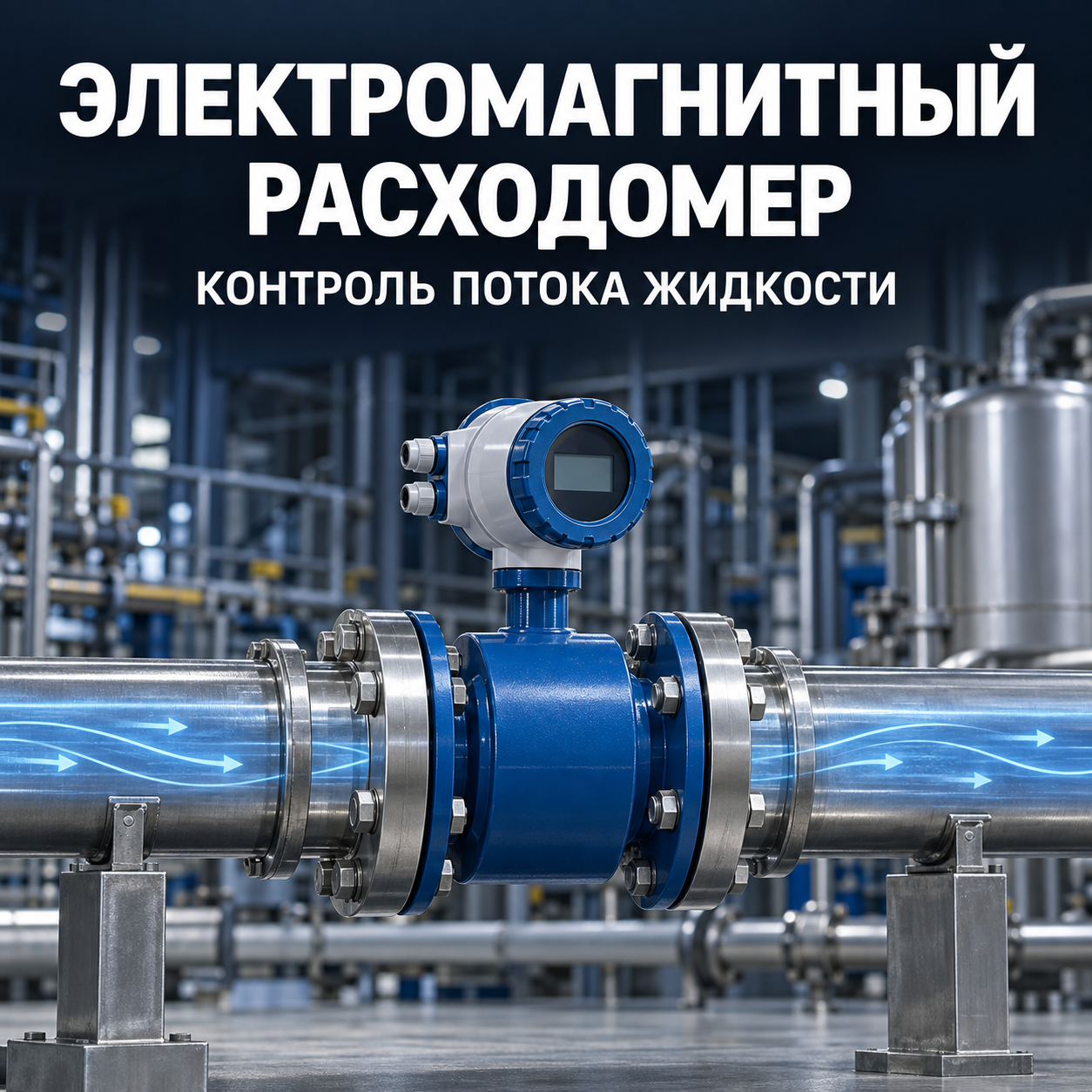

Электромагнитный расходомер для контроля потока жидкости
На предприятии вода может одновременно поступать в систему охлаждения, на промывку оборудования и в технологический процесс. Чтобы понимать, сколько жидкости проходит через каждый участок, одного показания давления недостаточно. Расходомер показывает текущий расход, а также позволяет учитывать объём, прошедший по трубе за смену или другой период. По этим данным легче заметить изменение режима работы насоса и сравнить фактическое потребление с плановым.
Как работает электромагнитный расходомер
Прибор устанавливают непосредственно в трубопровод. В его измерительном участке создаётся магнитное поле. Когда через него движется электропроводящая жидкость, на электродах возникает сигнал, связанный со скоростью потока. Прибор рассчитывает по нему объёмный расход и может передавать данные в систему управления. Внутри измерительного канала нет вращающейся крыльчатки, которую поток должен приводить в движение.
У такого способа измерения есть важное условие: жидкость должна проводить электрический ток, а труба в месте установки должна быть полностью заполнена. Поэтому электромагнитный расходомер используют, например, для воды и подходящих водных растворов. Для масла или жидкости с проводимостью ниже допустимого для конкретной модели значения потребуется другой способ измерения. Если в трубопроводе скапливается воздух и измерительный участок заполняется не полностью, показаниям тоже нельзя доверять без проверки условий установки.
Что учесть при выборе и монтаже
Начинают с расхода жидкости и диаметра трубы. Прибор подбирают с учётом рабочей скорости потока, а не только по размеру соединительного фланца. Затем проверяют состав и температуру среды: от них зависят материал внутренней футеровки и электродов. Для химически активного раствора и жидкости с твёрдыми частицами требования к материалам будут разными.
Место установки влияет на измерение не меньше характеристик прибора. Нужно обеспечить заполнение измерительного участка, учесть направление потока, требования к прямым участкам трубы и заземлению из инструкции производителя. Заранее определяют и способ передачи данных: понадобится ли системе автоматики сигнал 4–20 мА, импульсный выход или цифровая связь. Так расходомер можно встроить в существующий учёт без переделки проекта после покупки.
Где приобрести
Один из производителей промышленных расходомеров — китайская компания Supmea Automation. Она разрабатывает и выпускает приборы для измерения параметров технологических процессов. В её каталоге представлен электромагнитный расходомер A100: для него предусмотрены варианты диаметра, футеровки и материалов электродов. На странице модели указаны допустимая проводимость жидкости, характеристики и способы передачи сигнала. Это позволяет сверить выбранное исполнение с условиями на трубопроводе до отправки запроса.
Посмотреть модель и направить запрос на приобретение можно через сайт www.supmeaauto.com.
Для связи с производителем также можно воспользоваться почтой info@supmea.com.
При необходимости ИнПромСинтез поможет подобрать исполнение расходомера под вашу задачу и организовать поставку.
