Как проектировать системы охлаждения для силовых модулей?
Силовые модули (IGBT, SiC, MOSFET) выделяют значительную мощность. Без эффективного отвода тепла они быстро выходят из строя. Выбор системы охлаждения — ключевой этап проектирования.
Типы охлаждения
Пассивное — алюминиевый радиатор с естественной конвекцией.
Активное воздушное — вентилятор + радиатор (до 1–2 кВт/м²).
Жидкостное — медные каналы с водой или диэлектрической жидкостью (до 10 кВт/м²).
Фазовое — испарение рабочего тела (heat pipe, vapour chamber).
Критические параметры
1. Тепловое сопротивление «кристалл–окружающая среда» (RθJA);
2. Температура перехода (Tj max = 150–175°C);
3. Надёжность термоинтерфейсов (TIM).
Промышленные решения

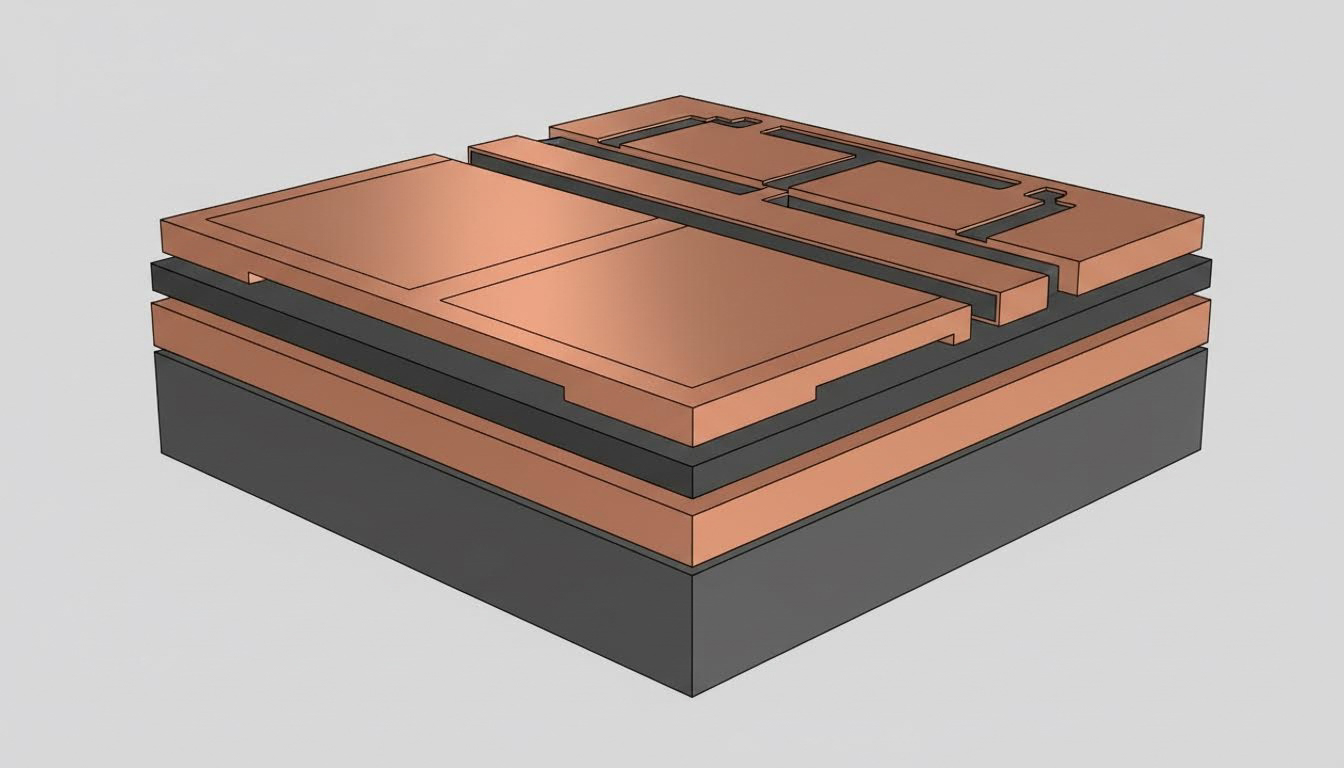

Модули с Direct Bonded Copper (DBC) — низкое тепловое сопротивление;
Интегрированные cold plate — для электромобилей и инвертеров;
Использование графеновых прокладок — повышение теплопроводности.
Заключение
Охлаждение — не «довесок», а часть электрического дизайна. Правильный выбор позволяет повысить мощность, надёжность и срок службы.
