Как работают кварцевые генераторы с термокомпенсацией (TCXO)?
Введение
Кварцевые генераторы с термокомпенсацией (TCXO — Temperature Compensated Crystal Oscillator) используются там, где критична стабильность частоты при изменении температуры: в телекоммуникациях, навигации, измерительных системах.
Принцип компенсации

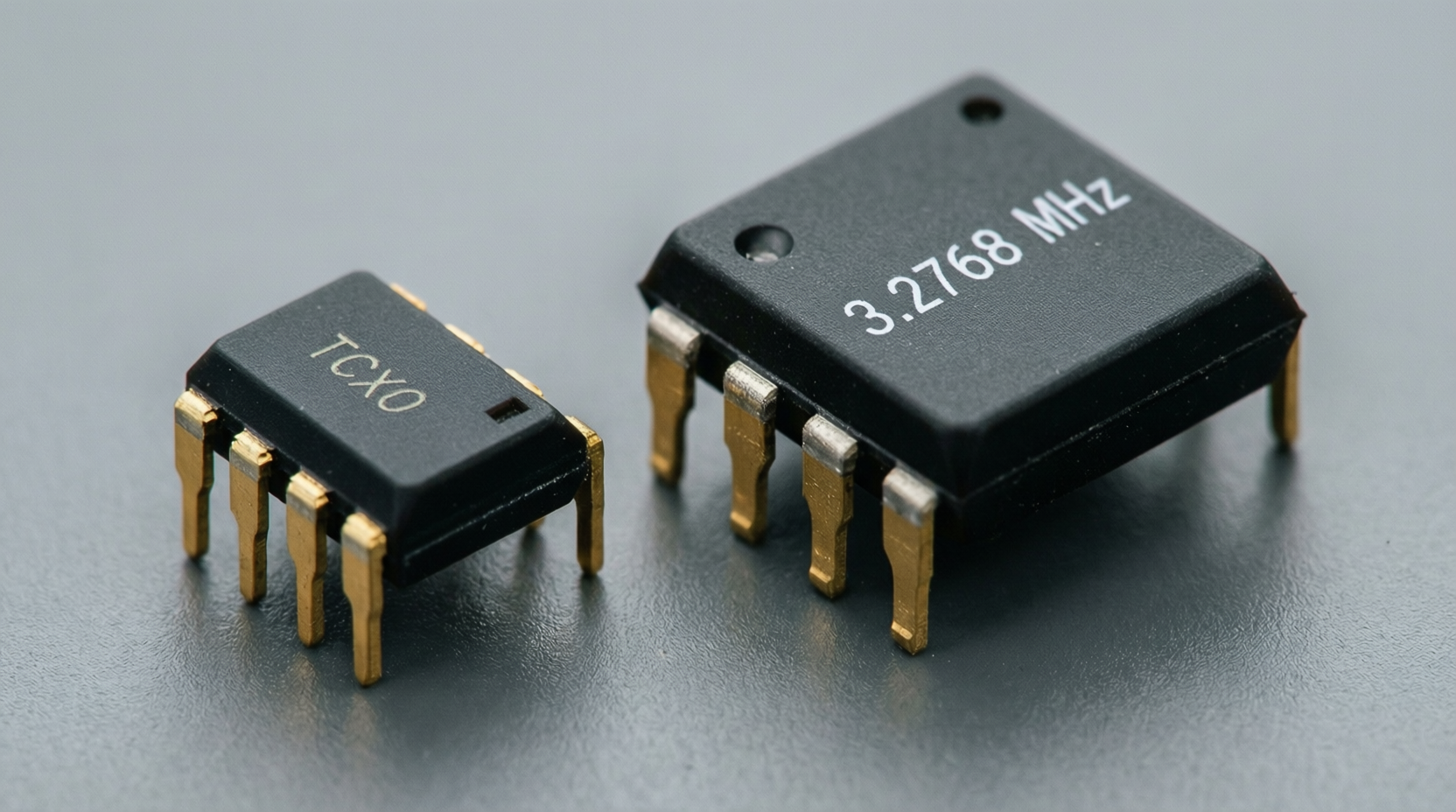

Внутри корпуса — кварцевый резонатор + термодатчик.
Аналоговая или цифровая схема формирует корректирующее напряжение.
Это напряжение подаётся на варикап, подстраивающий частоту.
Характеристики
Стабильность: ±0.5 ppm … ±5 ppm (vs ±20–100 ppm у обычных XO);
Температурный диапазон: −40°C…+85°C (промышленное исполнение);
Потребление: 1–10 мА (в зависимости от точности).
Применение
Базовые станции сотовой связи;
Приёмники GNSS (GPS, ГЛОНАСС);
Синхронизация промышленных сетей (IEEE 1588).
Заключение
TCXO — оптимальный компромисс между стоимостью и точностью. Для систем, где недопустим дрейф частоты, это стандарт де-факто.
Кварцевые генераторы с термокомпенсацией (TCXO — Temperature Compensated Crystal Oscillator) используются там, где критична стабильность частоты при изменении температуры: в телекоммуникациях, навигации, измерительных системах.
Принцип компенсации

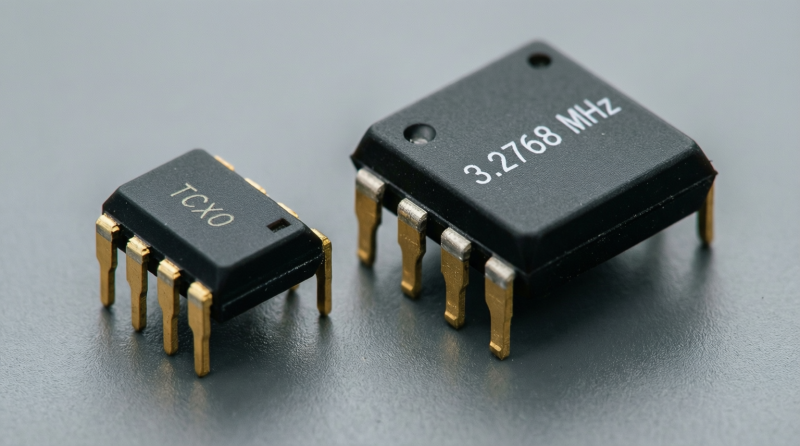

Внутри корпуса — кварцевый резонатор + термодатчик.
