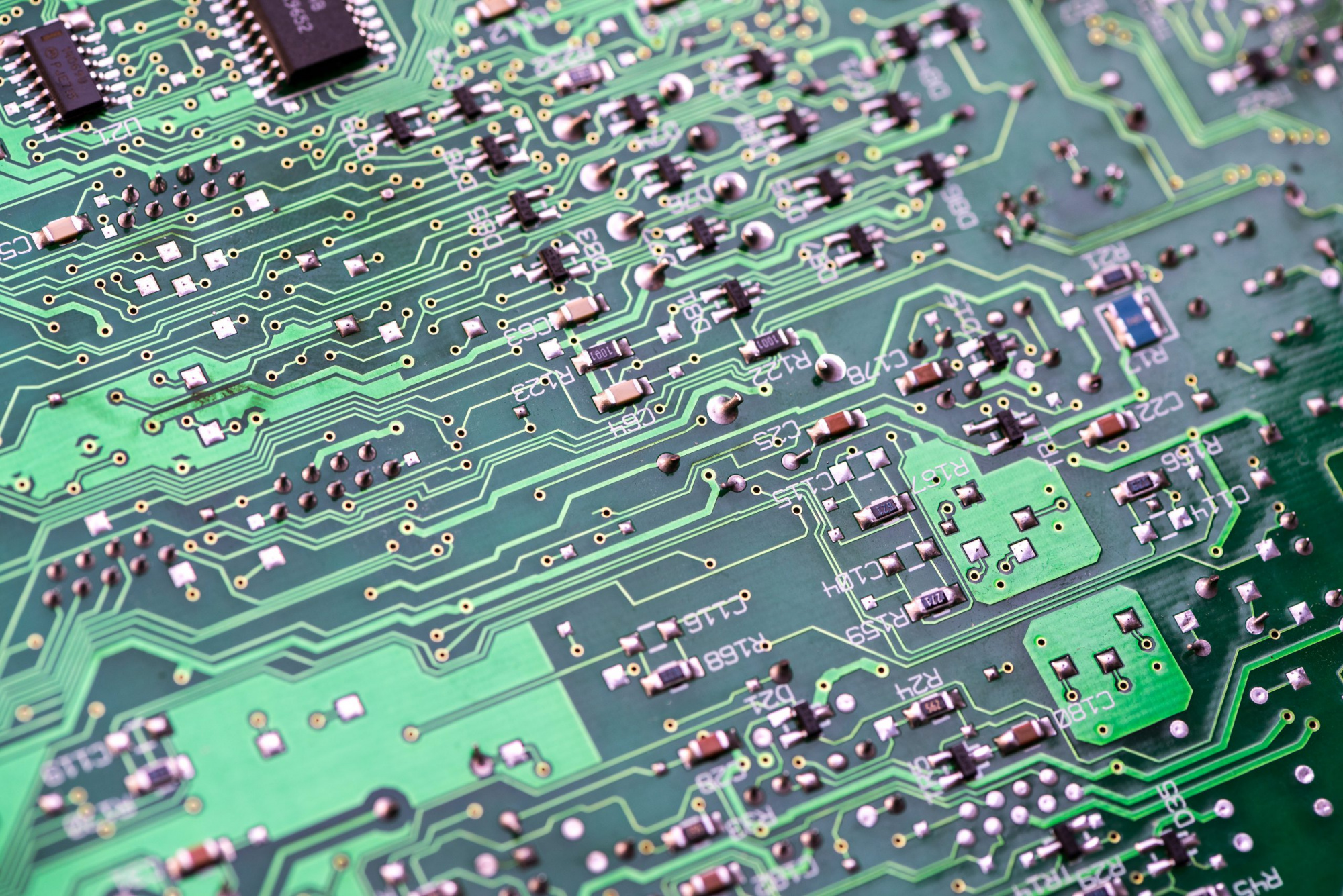

Какие этапы включает в себя изготовление печатных плат?
Существует много различных этапов изготовления печатных плат и во многом они зависят от требований к печатным платам и производственной технологии. Предварительное проектирование для конкретного устройства ведется на основе принципиальной электрической схемы. При этом разрабатывается топология платы, включающая размеры и оптимальную компоновку электронных компонентов с целью минимизации токопроводящих дорожек и, при необходимости, взаимных электромагнитных помех. Выбирается оптимальный вид, размер и способы изготовления печатной платы.
Использование стеклотекстолита с двухсторонним фольгированием – распространенный вариант при серийном и мелкосерийном изготовлении плат.
Этапы изготовления печатных плат на основе гибких и фторопластовых материалов имеют свои особенности. Жесткие платы с металлической подложкой изготавливают напрессовыванием предварительно заготовленных плат из стеклотекстолита.
Мы рассмотрим основные этапы такого производства с использованием технологии гальванического травления медной фольги:
1. Заготовки необходимого размера вырезаются из больших листов стеклотекстолита требуемой толщины и очищаются от загрязнений перед последующей обработкой.
2. На подготовленные пластины наносится защитный рисунок печатных дорожек с помощью светочувствительного материала (фоторезиста) методом фотолитографии или трафаретной печати (шелкографии).
Травление на подготовленных платах открытых медных участков производится в специальных гальванических ваннах в химически активном растворе.
3. На очищенной после травления пластине сверлятся технологические, межслойные соединительные и установочные отверстия для электронных компонентов со штыревыми выводами.
4. При необходимости на двухсторонней фольге выполняется металлизация монтажных и межслойных соединительных отверстий.
Нанесение защитной паяльной маски из теплостойкого полимерного материала, защищающей поверхность платы от горячего оловянного расплава, который воздействует при последующей пайке лишь на открытые контактные площадки.
Готовая продукция проходит все предусмотренные требованиями ГОСТ проверки качества и отправляется заказчику для монтажа электронных компонентов.
