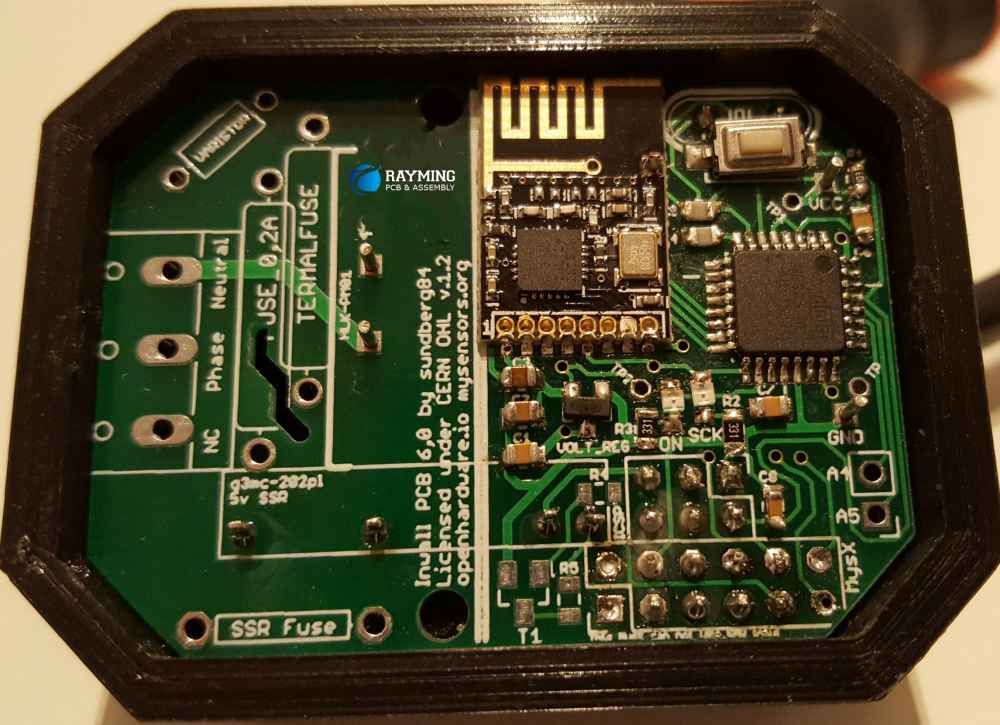

Какие существуют основные виды монтажа печатных плат?

Основные виды монтажа:

1. Поверхностный монтаж (SMT)
Компоненты устанавливаются на металлизированные площадки
Используется паяльная паста
Основной способ современного производства
2. Выводной монтаж (THT)
Выводы компонентов монтируются в отверстия платы
Подходит для мощных элементов и крупных разъемов
Часто применяется селективная пайка

Технологический процесс SMT монтажа:
- Подготовительный этап:
- Проверка конструкторской документации
- Контроль качества компонентов
- Хранение в антистатических условиях
Основные операции:
- Изготовление трафарета из нержавеющей стали
- Нанесение паяльной пасты методом трафаретной печати
- Установка компонентов автоматическими машинами
- Конвекционная пайка в печи оплавления
- Контроль качества АОИ системой
Дополнительные процессы:
- Рентген-контроль для компонентов со скрытыми выводами
- Селективная пайка выводных компонентов
- Финальный контроль качества

Ключевые преимущества автоматического монтажа:
- Высокая точность установки компонентов
- Стабильное качество продукции
- Возможность работы с миниатюрными элементами
- Экономическая эффективность при серийном производстве
- Современное оборудование позволяет обеспечить полный цикл производства с соблюдением международных стандартов IPC и JEDEC.
