Обзор материнской платы MSI MPG X670E Carbon WiFi.

!Дизайн и возможности

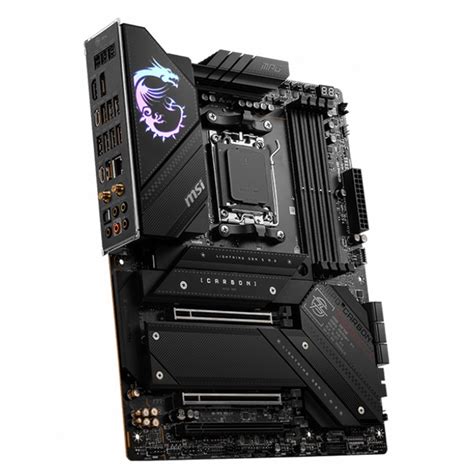

MSI MPG X670E Carbon WiFi — полноразмерная материнская плата формата ATX со старшим чипсетом AMD X670. А добавление буквы «E» в её названии означает совместимость с PCIe 5.0-видеокартами, и, следовательно, речь идёт о максимально навороченной платформе для процессоров серии Ryzen 7000 — с поддержкой разгона и самых производительных вариантов комплектующих текущего и будущего поколений.

Но MPG X670E Carbon WiFi — всё-таки не премиальный, а более утилитарный продукт. Так, MSI подразделяет свои материнские платы на несколько классов. Сверху находятся изделия класса MEG с самым мощным оснащением и поддержкой экстремального разгона. Платы MPG стоят в иерархии ниже, такие платформы больше ориентированы на игровое использование.

Геймерский характер MSI MPG X670E Carbon WiFi выдаёт разве только помещённое на кожух задней панели подсвечиваемое RGB-светодиодами изображение дракона и довольно необычная шершавая текстура поверхностей радиаторов. При этом под определённым углом на радиаторах проглядывается клетчатый рисунок, причём на разных радиаторах он различается.



На рассматриваемой плате предусмотрено три слота PCIe x16. Верхний слот поддерживает PCIe 5.0-видеокарты, второй слот делит с ним линии и может работать в режиме x8/x8, сохраняя совместимость с PCIe 5.0. Третий, самый последний полноразмерный слот логически поддерживает лишь PCIe 4.0 x4, и за его работу отвечает чипсет, а не процессор.

Число слотов M.2, которые имеются на MSI MPG X670E Carbon WiFi, — четыре. Два верхних слота подведены к процессору, а значит, поддерживают накопители с интерфейсом PCIe 5.0. Эти слоты максимально придвинуты к Socket AM5 и оборудованы наиболее эффективными системами охлаждения, которые отводят тепло не только с верхней, но и с нижней стороны SSD. За вторую пару слотов M.2 отвечает чипсет, и они способны принять лишь накопители с интерфейсом PCIe 4.0 или PCIe 3.0.

Таким образом, пользоваться M.2-накопителями обладателям MPG X670E Carbon WiFi будет легко и просто. Однако есть одно но — эта плата вообще не поддерживает SATA SSD в формате M.2. Для SATA-накопителей подойдут только традиционные SATA III-порты, коих предусмотрено шесть штук.

Процессорное питание подключается к MPG X670E Carbon WiFi двумя разъёмами EPS12V — это вполне обычный набор для плат верхнего уровня. Сам конвертер питания CPU имеет конфигурацию фаз 18+2+1, причём фазы здесь предельно «честные»: без удвоителей и запараллеливания. Управляет схемой ШИМ-контроллер Infineon XDPE192C3B. Основные фазы в схеме собраны на базе интегральных силовых каскадов Infineon TDA21490, рассчитанных на максимальный непрерывный ток 70 А.

Высокие рабочие температуры не грозят схеме питания ещё и благодаря применённой системе охлаждения. Радиатор VRM состоит из двух частей, соединённых тепловой трубкой. Каждая из половинок радиатора представляет собой достаточно массивную алюминиевую деталь, имеющую развитый профиль, а объединяющая их тепловая трубка напрямую контактирует с поверхностью греющихся элементов VRM.

Системная логика AMD X670 состоит из двух микросхем B660, однако они хорошо спрятаны под кожухом платы, и понять, что чипсет двухкомпонентный, можно только по оборотной стороне платы — там расположение микросхем — концентраторов PCIe выдают скопления SMD-элементов.

При этом охлаждение этих чипов тоже не вызывает вопросов — они закрыты крупным алюминиевым бруском, которого заведомо хватит для отвода тепла от двух микросхем с тепловыделением 7 Вт без какого-либо дополнительного обдува. Дополнительные вентиляторы на флагманских Socket AM5-платах больше не требуются, и MPG X670E Carbon WiFi — не исключение.

За реализацию проводной сети на рассматриваемой плате отвечает 2,5-Гбит контроллер Realtek RTL8125BG, и очень жаль, что MSI поскупилась на 10-Гбит контроллер Intel или Marvell, несмотря на то что речь идёт о довольно дорогой плате. Не используется решение Intel и в Wi-Fi-адаптере — здесь установлен контроллер Mediatek MT7922.

Аудиотракт MPG X670E Carbon WiFi собран на базе кодека Realtek ALC4080 с применением специальных конденсаторов Nippon Chemi-Con. Вся звуковая схема электрически отделена от остальной платы.

Очень полезным компонентом MPG X670E Carbon WiFi является индикатор POST-кодов, визуализирующий процесс загрузки системы, который к тому же умеет отображать температуру процессора. Кроме индикатора на плате есть набор из четырёх диагностических светодиодов, отображающих, на каком этапе находится запуск системы.

К рассматриваемой плате можно подключить до пяти корпусных вентиляторов (помимо процессорных), их скорость может регулироваться в зависимости от температуры различных узлов платы. При этом MSI указывает и на то, что MPG X670E Carbon WiFi оптимизирована для водяного охлаждения.


В целом MPG X670E Carbon WiFi спроектирована вполне удобно. При сборке системы не возникает никаких проблем — все разъёмы отнесены на края платы, а первый слот PCIe x16 отодвинут от процессорного гнезда на дополнительную позицию.

!Спецификация и комплект поставки

К настоящему моменту MSI выпустила четыре Socket AM5-платы на базе набора системной логики X670, причём три из них относится к классу «X670 Extreme». Рассматриваемая MPG X670E Carbon WiFi — самая простая в этой троице, однако это не значит, что она в чём-то обделена. В этом можно убедиться по таблице спецификаций.

Если сравнивать MPG X670E Carbon WiFi с более дорогими платами MSI для процессоров Ryzen 7000, то она уступает им по характеристикам разве только отсутствием высококачественного ЦАП в звуковом тракте и более низкой пропускной способностью проводной сети. Плюс у MPG X670E Carbon WiFi более бедный комплект поставки, в котором, например, всего два SATA-кабеля и вообще нет выносных термодатчиков.

В коробке с платой можно найти лишь:

Wi-Fi-антенну;
USB-флешку с драйверами;
три клипсы для крепления M.2-накопителей;
два SATA-кабеля;
разветвитель для RGB-подсветки;
кабель для подключения адресуемых RGB-лент;
набор фирменных стикеров.

!Производительность

Для проверки производительности, обеспечиваемой материнской платой MSI MPG X670E Carbon WiFi, мы сравнили результаты, полученные в системе на её основе, с теми результатами, которые были получены нами ранее на плате Gigabyte X670 Aorus Elite AX. Испытания проводились с флагманским процессором Ryzen 9 7950X.

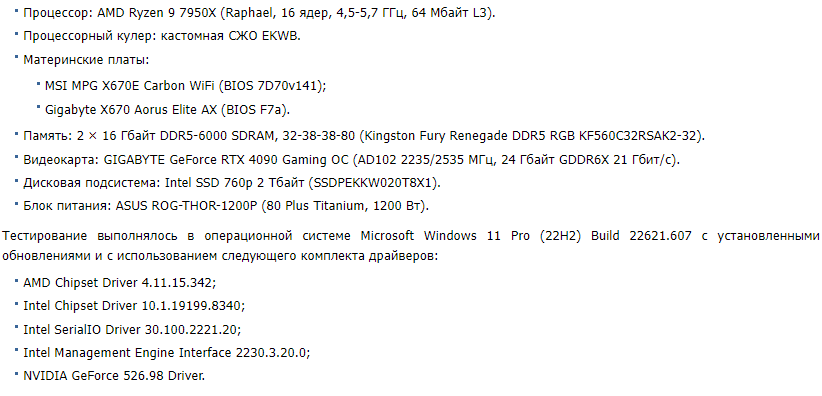

Конфигурация тестовых систем выглядела следующим образом:



Стоит понимать, что сама по себе материнская плата может оказывать прямое влияние на производительность процессора только в том случае, если её VRM не справляется с обеспечением процессора необходимым питанием. С MSI MPG X670E Carbon WiFi это очевидно не так — к её конвертеру питания никаких претензий быть не может априори.

Однако есть ещё один нюанс. Разные платы могут по-разному конфигурировать подсистему памяти с настройками по умолчанию, особенно если в Socket AM5-системе установлены модули без EXPO-профилей. В этом случае те пользователи, которые не выставляют тайминги памяти вручную (а их — подавляющее большинство), могут столкнуться с отклонениями производительности.

Мы для тестов используем комплект Kingston Fury Renegade DDR5 RGB KF560C32RSAK2-32, имеющий XMP-профиль для режима DDR5-6000 с основными таймингами 32-38-38-80. При активации этого профиля на MSI MPG X670E Carbon WiFi тайминги устанавливаются следующим образом.



Странным здесь выглядит то, что плата MSI по какой-то причине для DDR5-6000 включает режим работы контроллера памяти c половинной частотой. Это противоречит рекомендациям AMD, которые предписывают контроллеру в этом случае работать с памятью синхронно. Поэтому обладателям MPG X670E Carbon WiFi придётся приложить для конфигурирования системы чуть больше усилий: просто включить настройки по умолчанию (по XMP) в данном случае — не самый лучший вариант.

Если же установить частоту контроллера памяти вручную, то производительность MPG X670E Carbon WiFi придёт к нормальному уровню. И более того, в тестах выяснилось, что на данный момент эта плата может обеспечить немного более высокие результаты в тестах, нежели полученные на Gigabyte X670 Aorus Elite AX.

Причина преимущества MPG X670E Carbon WiFi заключается в более активной работе инженеров MSI над BIOS своей материнской платы. Текущая версия прошивки рассматриваемой платы уже переехала на библиотеки AGESA 1.0.0.4, в то время как материнка Gigabyte продолжает опираться на AGESA 1.0.0.3. И это выливается в более высокие частоты процессора на MPG X670E Carbon WiFi при нагрузке на небольшое число ядер.

!Выводы

В целом MPG X670E Carbon WiFi производит довольно благоприятное впечатление. Это качественная Socket AM5-материнская плата высокого уровня, цена которой в среднем ниже, чем других подобных вариантов на флагманском чипсете X670 в Extreme-версии. При этом MPG X670E Carbon WiFi выделяется эффектным дизайном — это довольно строгая монохромная плата с минимумом RGB-подсветки, которую к тому же легко полностью убрать как при помощи настроек BIOS, так и аппаратным переключателем.

Мы проверили MPG X670E Carbon WiFi в комплекте с Ryzen 9 7950X и убедились, что её схема питания имеет очень большой запас прочности и даже при работе с флагманским процессором нагревается крайне незначительно. Кроме того, эффективное охлаждение на плате предусмотрено не только для зоны VRM, но и для чипсета, а также для всех M.2-накопителей. При этом MSI уделила отдельное внимание удобству использования: M.2 SSD на плату можно устанавливать вообще без какого-либо инструмента.

Правда, одновременно с добавлением различных полезных для энтузиастов фишек MSI в ряде случаев сэкономила и выбрала для оснащения не самые передовые компоненты. Так, сетевые интерфейсы MPG X670E Carbon WiFi основаны на контроллерах Realtek, а звуковой тракт собран без выделенного ЦАП. Впрочем, вряд ли эти изъяны можно назвать существенными, и в большинстве случаев у пользователей MPG X670E Carbon WiFi не возникнет к ней никаких вопросов. Тем более у этой платы есть главное, за что так ценятся платформы AMD.
