Что такое драйверы реле и контакторов?
Введение

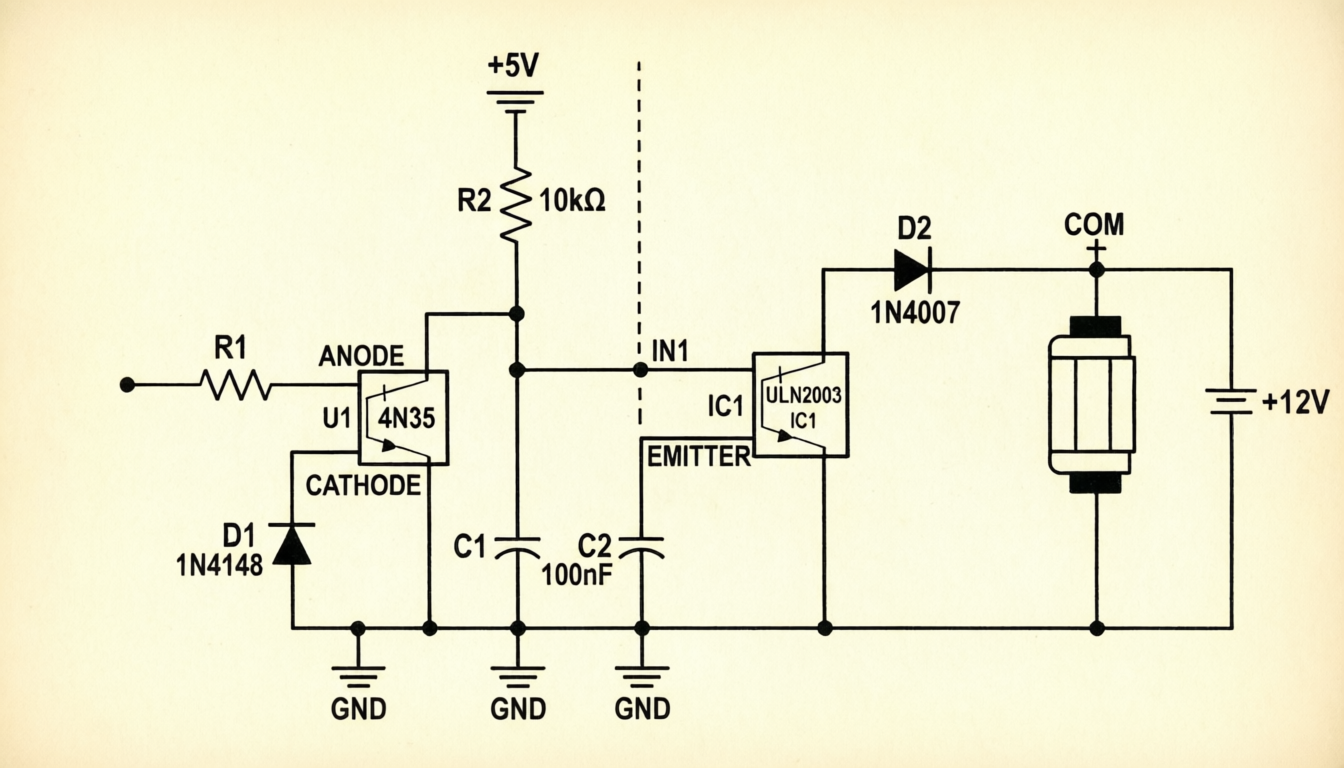

Драйверы реле и контакторов — это интерфейсные ИМС или дискретные схемы, предназначенные для безопасного управления электромеханическими коммутаторами. Их задача — обеспечить достаточный ток катушки и подавить ЭДС самоиндукции при выключении.
Ключевые функции
1. Усиление тока — от 5–20 мА (вывод МК) до 100–500 мА (катушка реле).
2. Защита от обратной ЭДС — встроенный диод или TVS-стабилитрон.
3. Гальваническая развязка — в промышленных решениях (оптопары, цифровые изоляторы).
4. Диагностика — контроль обрыва катушки или залипания контактов.
Популярные решения
- ULN2003/2803 — массивы Дарлингтонов для низковольтных реле;
- DRV120 — интеллектуальный драйвер с диагностикиой;
- Оптоизолированные модули — для систем с повышенными требованиями к безопасности.
Ошибки проектирования
Отсутствие защиты от ЭДС → пробой вывода МК;
Недостаточный ток → неполное срабатывание реле;
Игнорирование времени срабатывания/отпускания.
Заключение
Даже «простое» реле требует продуманного драйвера. В промышленной автоматике это гарантия долговечности и отказоустойчивости.
