Что такое логические компараторы?
Логические компараторы — это электронные устройства, которые сравнивают два или больше входных сигнала и выдают результат, указывающий, как входы соотносятся друг с другом. Обычно компараторы используются в цифровых схемах для выполнения операций сравнения, таких как больше, меньше или равно. Они играют важную роль в процессорах, схемах управления и других электронных системах.
1. Устройство и принципы работы
Логические компараторы обычно имеют два или более входных сигнала и один выход. Выход компаратора представляет собой логический сигнал (0 или 1), который указывает на результат сравнения. Например, в бинарном компараторе, который сравнивает два двоичных числа, выход будет:
- "1" (или высокая логическая единица), если первое число больше второго
- "0" (или низкая логическая единица), если первое число меньше второго
- В некоторых случаях может быть вывод для равенства.

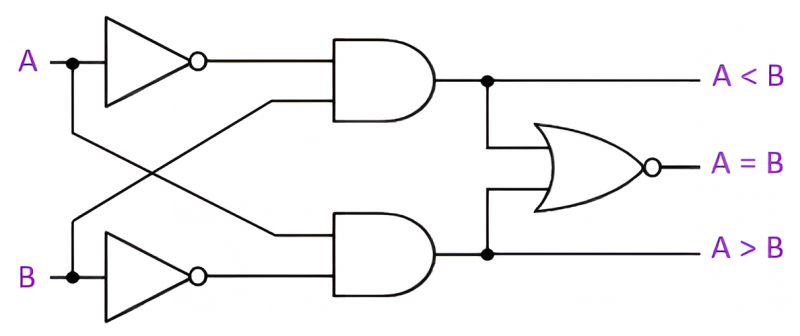

Простой логический компаратор может быть построен с использованием логических вентилей, таких как И, ИЛИ и НЕ. Более продвинутые компараторы могут также включать элементы обратной связи и специализированные схемы для повышения точности.
2. Типы логических компараторов
Существует несколько типов компараторов, наиболее распространенные из которых включают:
- Бинарные компараторы: Сравнивают два двоичных числа. Например, 74HC85 — это 4-битный бинарный компаратор, который может сравнивать два 4-битных входа и выдавать результаты на трех выходах: меньше, больше и равно.
- Сравнительные операторы: Могут использоваться для сравнения не только двоичных, но и округленных десятичных значений, что делает их полезными в аналоговых системах.
- Аналоговые компараторы: Эти устройства сравнивают аналоговые напряжения и предоставляют цифровые выходы. Примеры могут включать LM393, который может использоваться в системах управления, таких как системы защиты от превышения напряжения.
3. Применение логических компараторов
Логические компараторы имеют широкий спектр применений в различных областях:
- В цифровых схемах: Компараторы используются в арифметических логических устройствах (АЛУ) для выполнения операций сравнения, а также для выполнения арифметических вычислений.
- В системах управления: Компараторы могут быть использованы для контроля уровня напряжения, где они сравнивают входные сигналы с эталонным значением и выходят в управление другими устройствами.
- В цифровой и аналоговой электронике: Логические компараторы могут использоваться в схемах сигнализации, для определения состояния сигнала и для управления различными процессами.
4. Заключение
Понимание принципов работы компараторов и применения позволяет инженерам и разработчикам создавать более сложные и эффективные системы, способные решать широкий спектр задач. Исследование и разработка в области логических компараторов продолжают развиваться, открывая новые горизонты для их применения в будущем.
1. Устройство и принципы работы
Логические компараторы обычно имеют два или более входных сигнала и один выход. Выход компаратора представляет собой логический сигнал (0 или 1), который указывает на результат сравнения. Например, в бинарном компараторе, который сравнивает два двоичных числа, выход будет:
- "1" (или высокая логическая единица), если первое число больше второго
- "0" (или низкая логическая единица), если первое число меньше второго
- В некоторых случаях может быть вывод для равенства.

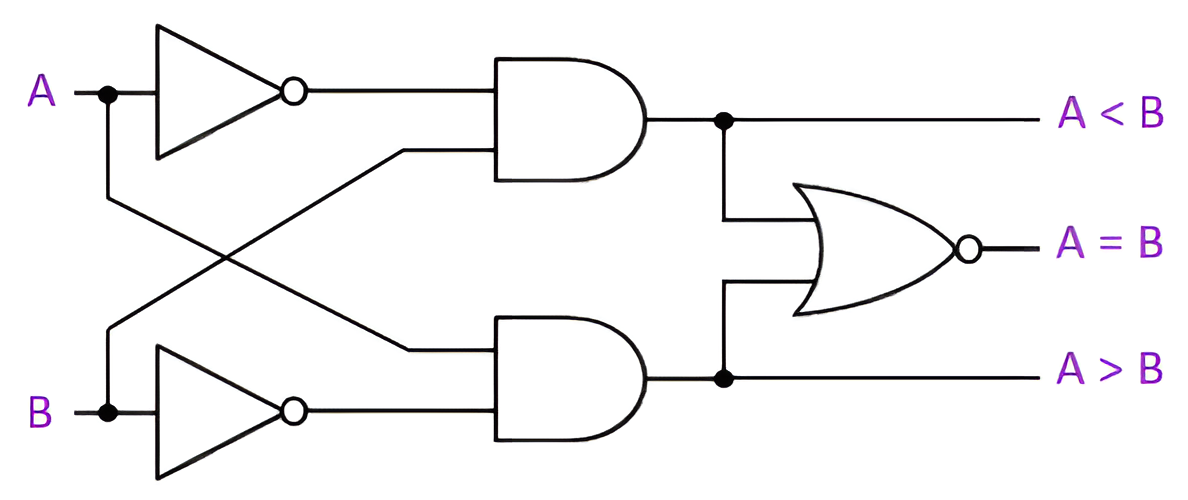

Простой логический компаратор может быть построен с использованием логических вентилей, таких как И, ИЛИ и НЕ. Более продвинутые компараторы могут также включать элементы обратной связи и специализированные схемы для повышения точности.
