Что такое симистор и как он работает?
Симистор – электронная деталь, основанная на принципах полупроводимости. В американской терминологии электроники они называются триаками. Главной особенностью этих радиодеталей является способность проводить ток в оба направления. Симистор выполняет роль ключа-регулятора, который используется для создания цепей и является двунаправленным транзистором. Состоят они из силовых электродов. Один из находится на стороне электрода управления, а другого в его основе.
Свой термин они получили при использовании двух параллельных тиристоров и управляющего электрода.

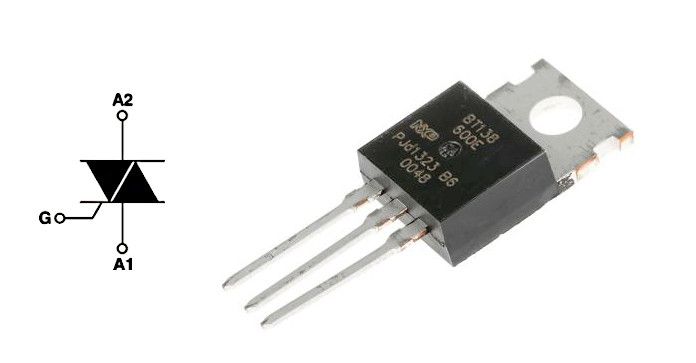

Симистор является полупроводниковым прибором. Его полное название – симметричный триодный тиристор. Его особенность – возможность проводить ток в обе стороны. Данный элемент цепи имеет три вывода: один является управляющим, а два других силовыми.
Конструкция и принцип действия.
Особенность симистора является двунаправленной проводимости идущего через прибор электрического тока. Конструкция устройства строится на использовании двух встречно-параллельных тиристоров с общим управлением. Такой принцип работы дал название от сокращенного «симметрические тиристоры». Поскольку электроток может протекать в обе стороны, нет смысла обозначать силовые выводы как анод и катод. Дополняет общую картину управляющий электрод. В симисторе есть пять переходов, позволяющих организовать две структуры. Какая из них будет использоваться зависит от места образования (конкретный силовой вывод) отрицательной полярности.
Как работает устройство.
Симистор является полупроводниковым прибором. Его полное название – симметричный триодный тиристор. Его особенность – возможность проводить ток в обе стороны. Данный элемент цепи имеет три вывода: один является управляющим, а два других силовыми.
Исходно полупроводниковый прибор находится в запертом состоянии и ток по нему не проходит. При подаче тока на управляющий электрод, последний переходит в открытое состояние и симистор начинает пропускать через себя ток. При работе от сети переменного тока полярность на контактах постоянно меняется. Чтобы симистор выполнял свои функции, на управляющий электрод подают импульс тока, после снятия импульса ток через условные анод и катод продолжает протекать до тех пор, пока цепь не будет разорвана или они не будут находится под напряжением обратной полярности.
При использовании в цепи переменного тока симистор закрывается на обратной полуволне синусоиды, тогда нужно подавать импульс противоположной полярности (той же, под которой находятся «силовые» электроды элемента).
Применение:
Из-за своих уникальных характеристик, простоты устройства и небольшой стоимости симистор успешно применяется как в быту, так и в промышленности, в следующих видах техники:
1) печи;
2) духовки;
3) регуляторы освещения;
4) дрели;
5) перфораторы и т.д.
Практически в каждом электроприборе, имеющемся в доме, найдётся симистор. В промышленной сфере приборы применяются при регулировке света, кроме того, с их помощью регулируются электроприборы и электродвигатели.
