Что такое триммер?
Что такое триммер?
Триммер, или предустановка, представляет собой миниатюрный регулируемый электрический компонент.
Он предназначен для правильной настройки при установке в какое-либо устройство и никогда не виден и не настраивается пользователем устройства. Триммеры могут представлять собой переменные резисторы (потенциометры), переменные конденсаторы или подстраиваемые катушки индуктивности.
Они распространены в прецизионных схемах, таких как A / V компоненты, и их может потребоваться отрегулировать при обслуживании оборудования. Триммеры (потенциометры триммера) часто используются для первоначальной калибровки оборудования после изготовления.
В отличие от многих других элементов управления, триммеры монтируются непосредственно на печатных платах, поворачиваются маленькой отверткой и рассчитаны на гораздо меньшее количество регулировок в течение срока службы.
Триммеры, такие как подстраиваемые катушки индуктивности и подстраиваемые конденсаторы, обычно встречаются в сверхвысокочастотных радио и телевизионных приемниках, в цепях промежуточной частоты (IF), генератора и радиочастоты (RF). Они устанавливаются в нужное положение во время процедуры юстировки приемника.
Триммеры бывают разных размеров и уровней точности. Например, существуют многооборотные потенциометры регулировки, в которых для достижения конечного значения требуется несколько оборотов регулировочного винта. Это обеспечивает очень высокую степень точности. Часто в них используется червячная передача (поворотная гусеница) или ходовой винт (линейная гусеница).
Часто необходимо учитывать положение элемента регулировки для обеспечения доступности после сборки схемы. Для облегчения этого доступны триммеры как с верхней, так и с боковой регулировкой. Настройка предварительных настроек часто фиксируется на месте с помощью сургуча после выполнения регулировки, чтобы предотвратить смещение из-за вибрации. Это также служит индикатором того, что устройство было взломано.
Резисторы

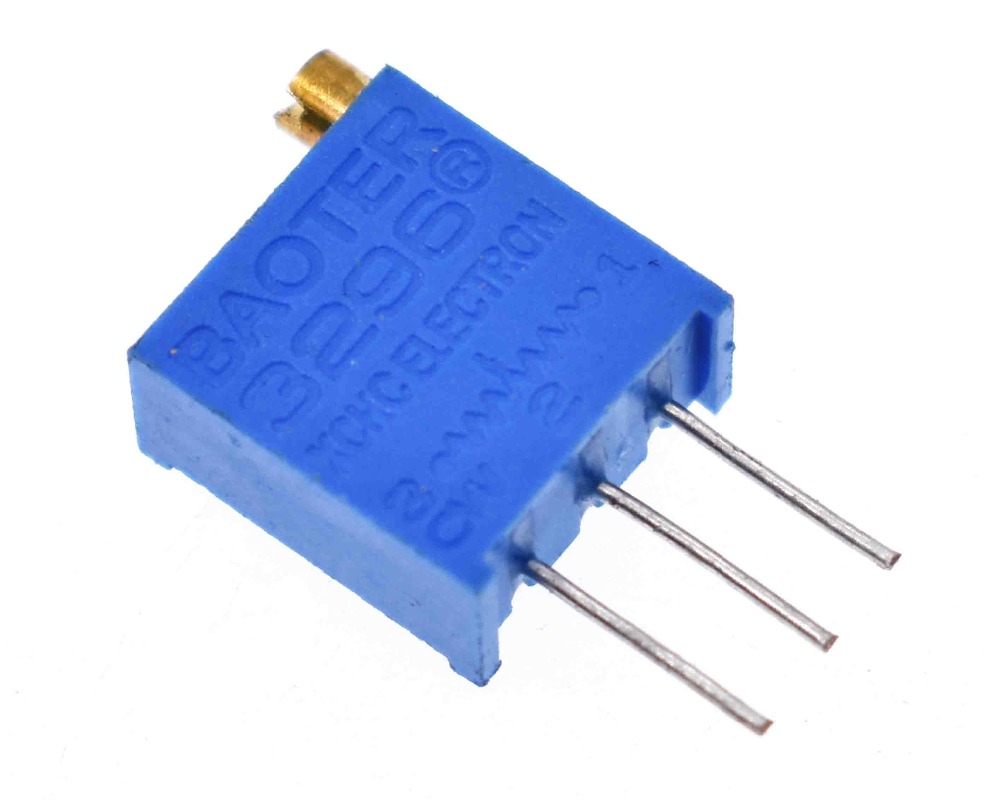

Резисторные триммеры обычно выпускаются в виде потенциометра, часто называемого trimpot.
