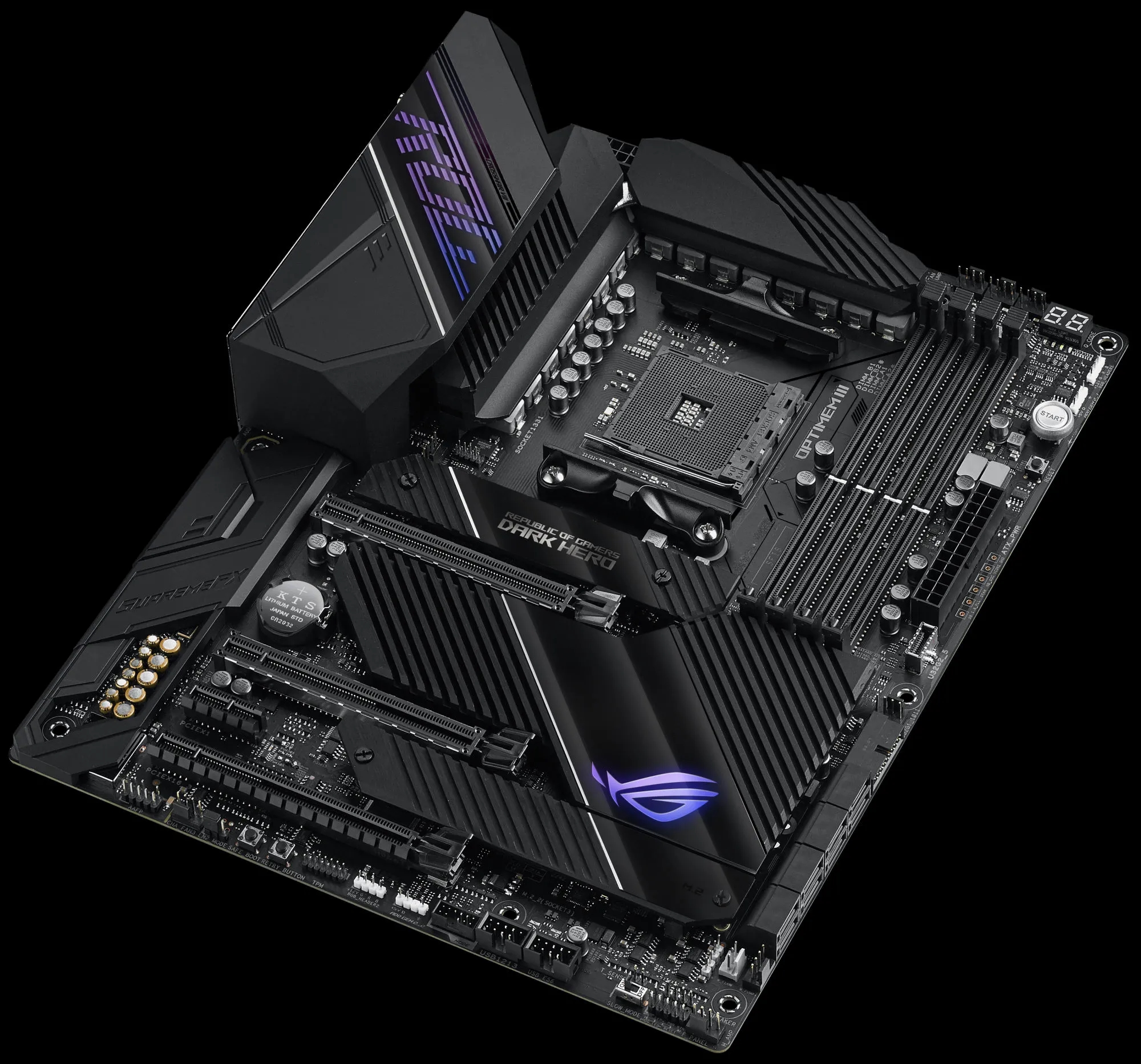

Обзор материнской платы ASUS ROG Crosshair VIII Dark Hero.

Упаковка и комплектация
Коробка ASUS ROG Crosshair VIII Dark Hero оформлена в чёрном цвете, а её лицевая сторона украшена переливающимся логотипом серии ROG. Там же указаны название модели, чипсет и различные фирменные особенности платы.

Внутри плата размещена на поддоне в верхнем отсеке коробки и накрыта прозрачной пластиковой панелью. В нижнем отсеке находятся комплектующие. В их числе антенна беспроводного модуля связи, SATA-кабели, кабели подсветки, винты для накопителей M.2, инструкция, диск с драйверами и утилитами, набор наклеек ROG и подставка под кружку.

Стоимость платы в российских магазинах составляет около 35 тысяч рублей. Добавим, что на данный продукт ASUS предоставляется трёхлетняя гарантия.

Дизайн и особенности




На питание процессора отведено 14 фаз (7 объединённых попарно), управляемые контроллером Smart Power Stage X95410RRB на 90 A производства Texas Instruments.

Ещё две фазы такой же компоновки отведены на CPU SoC. В цепи питания процессора используются высококачественные конденсаторы японского производства с заявленным сроком службы не менее 10 тысяч часов. Управление питанием реализовано восьмиканальным ШИМ-контроллером Digi+ VRM ASP1405I.

В отличие от большинства плат на наборе системной логики AMD X570, ASUS ROG Crosshair VIII Dark Hero оснащена пассивной системой охлаждения чипсета в виде массивного плоского радиатора с рёбрами. С кристаллом чипсета он контактирует через толстую термопрокладку и охлаждает его без каких-либо сложностей, что вы увидите в разделе с тестами.

Максимальный объём памяти на плате, набранный четырьмя модулями по 32 Гбайт, может достигать 128 Гбайт, но в этом случае частота памяти не превысит 3,6 ГГц. Если же говорить про оверклокерские модули, то при использовании процессоров AMD Ryzen 5xxx теоретически плата поддерживает модули с частотой до 5,1 ГГц, но на практике её достичь пока не реально. Зато у ASUS ROG Crosshair VIII Dark Hero есть фирменная технология ASUS Optimem III, с помощью которой можно добиться снижения таймингов, к которым платформы AMD всегда очень чувствительны.

Система питания оперативной памяти на плате двухканальная, управляемая контроллером Digi+ ASP1103.

Два слота PCI-Express x16 4.0 в экранирующей металлической оболочке Safeslots работают от встроенного в процессор контроллера и распределяют между собой его линии в сочетании x16/x0 или x8/x8.

Кроме этого, на плате есть подключенные к чипсету слоты PCI-Express x1 4.0 (с открытым торцом) и PCI-Express x16 4.0, работающий в режиме x4. Ниже в таблице приведены допустимые режимы при работе платы с двумя или тремя видеокартами.

Коммутация слотов PCI-Express на плате реализована двумя типами мультиплексоров: ASMedia ASM2480B и Pericom PI3EQX16.

Для более скоростных накопителей с пропускной способностью до 32 Гбайт/с на плате предусмотрены два порта M.2. Первый порт подключен к процессору и поддерживает SATA- и PCI Express-накопители (3.0/4.0) длиной от 42 до 80 мм.

Второй порт M.2 расположен в нижней части платы, работает от чипсета AMD X570 и позволяет устанавливать накопители длиной до 110 мм.

Оба порта оснащены радиаторами с эффективными термопрокладками Laird.

Недостатка в портах USB на плате нет от слова «совсем». Их общее число равно девятнадцати, и двенадцать из них выведены на интерфейсную панель. В их числе сразу восемь быстрых USB 3.2 Gen 2, включая один Type-C, а также четыре USB 3.2 Gen 1. Непосредственно на плате есть четыре USB 2.0, два USB 3.2 Gen 1 от горизонтальной колодки и один быстрый USB 3.2 Gen 2.

Заявленное соотношение «сигнал — шум» на линейном входе – 113 дБ, полный коэффициент нелинейных искажений с учётом шума – 94 дБ, динамический диапазон – 112 дБ.

За функции мониторинга и управления вентиляторами на ASUS ROG Crosshair VIII Dark Hero отвечает Super I/O-контроллер Nuvoton NCT6798D.

Для контроля за системами жидкостного охлаждения на плате предусмотрены коннекторы W_IN, W_OUT и W_FLOW. Кроме того, есть один коннектор для внешнего термодатчика и коннектор Node, через который к плате можно подключить карту расширения Fan Extension Card II (в комплект не входит).

Для автоматического разгона процессора и памяти на плате присутствует микроконтроллер TPU.

Конечно же, не забыта и подсветка. Непосредственно на плате подсвечивается кожух интерфейсной панели и зона радиатора чипсета, а для внешних лент светодиодной подсветки предусмотрены четыре коннектора, для удобства расположенные в разных концах текстолита: две пары с адресацией и две без неё.

В число навесных элементов платы входит массивный двухсекционный радиатор VRM с восьмимиллиметровой тепловой трубкой, плоский радиатор чипсета большой площади, два радиатора для накопителей в портах M.2 и пластиковые кожухи интерфейсной панели и аудиозоны.

Разгон и стабильность

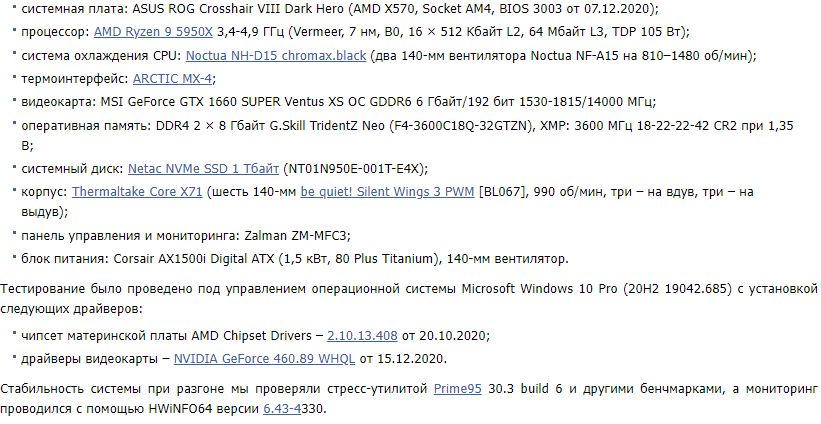

Проверка стабильности, оверклокерского потенциала и производительности материнской платы ASUS ROG Crosshair VIII Dark Hero была проведена в закрытом корпусе системного блока при температуре в помещении около 24,5-25,0 градуса Цельсия. Конфигурация тестового стенда состояла из следующих комплектующих:



Первый тест ASUS ROG Crosshair VIII Dark Hero мы провели при полностью автоматических настройках платы и процессора, когда не активируется даже XMP оперативной памяти.

Никаких неожиданностей с тестом на штатных настройках BIOS не возникло. Процессор при одновременной нагрузке на все ядра работал на частоте 3,525 ГГц при напряжении 0,944 В и уровне TDP чуть более 106 Вт (с учётом SoC).

При таких настройках процессор прогревался до 78,5 градусов Цельсия при TDP 172 Вт.

Важно, что температура цепей VRM материнской платы по встроенному датчику ограничилась скромными 50 градусами Цельсия, а температура чипсета – лишь 41 градусом Цельсия.

Успешно преодолев отметку 4,4 ГГц (1,1325 В при 210 Вт), мы устремились к следующей ступени – 4,5 ГГц, однако этому счастью не суждено было случиться: процессор перегревался или Prime95 выдавал ошибки. Поэтому пришлось остановиться на промежуточных 4,45 ГГц при 1,15675 В.

Только на такой частоте процессор сохранял стабильность без снижения производительности, а уровень TDP достигал 229 Вт. Температура ядра повысилась до 95 градусов Цельсия с последующей стабилизацией на 92 градусах.

И вновь отметим великолепную систему охлаждения платы: всего 53 градуса на цепях VRM и около 40 градусов на чипсете.

С учётом того, что в номинальном режиме работы при нагрузке на все ядра AMD Ryzen 9 5950X работает на частоте чуть выше 3,8 ГГц, прирост частоты в нашем случае составил около 17%, но в сравнении с однопоточной нагрузкой, когда частота данного процессора может немного превышать отметку 4,9 ГГц, полученные 4,45 ГГц вряд ли могут впечатлить. Поэтому здесь важно понимать, для каких целей вы будете использовать такой процессор, и в зависимости от этого разгонять его одновременно по всем ядрам или нет.

Производительность

Производительность ASUS ROG Crosshair VIII Dark Hero с процессором AMD Ryzen 9 5950X мы протестировали в двух вариациях: при дефолтных настройках BIOS (+XMP) и с разгоном процессора до 4,45 ГГц по всем ядрам с одновременным твикингом оперативной памяти. В результате в тестах с многопоточной нагрузкой производительность выросла, а без неё – снизилась.

Очень хорошо на повышение частоты всех ядер и настройку памяти откликнулись оба архиватора, HandBrake, Geekbench, программы рендеринга и даже Time Spy из 3DMark. А вот такие тесты, как PCMark, AIDA64 Extreme или кодирование аудио, в лучшем случае не изменили свои показатели, а в худшем – даже снизили их. И везде, где есть результаты при однопоточной нагрузке, производительность снизилась, чего и следовало ожидать. Но в целом AMD Ryzen 9 5950X на ASUS ROG Crosshair VIII Dark Hero демонстрирует феноменальный уровень производительности.

Заключение

Оснащённости ASUS ROG Crosshair VIII Dark Hero можно только завидовать. Здесь и почти два десятка разнообразных USB, грамотно распределённых по текстолиту, и два M.2 PCIe 4.0/3.0 с радиаторами, и восемь SATA, и три сетевых адаптера, включая Wi-Fi 6 и 2,5-гигабитный Realtek, и улучшенный звуковой кодек с выдающимися для «встройки» характеристиками, и подсветка с четырьмя дополнительными коннекторами для светодиодных лент.

Отдельно отметим исчерпывающий набор инструментов для оверклокинга и мониторинга, восемь коннекторов для вентиляторов или помп СЖО, контрольные точки для замера напряжений, а также BIOS, в котором можно настраивать всё, что душе угодно.

В тщетных попытках найти недостатки ASUS ROG Crosshair VIII Dark Hero мы остановились только на высокой стоимости платы. Однако в сравнении с платой аналогичного уровня на Intel Z490 данная модель стоит дешевле, а если оценивать её в сравнении с процессором AMD Ryzen 9 5950X, то разница в пользу платы получается и вовсе двукратной. При этом с уверенностью можно сказать, что такая плата этот процессор переживёт.
