Что такое операционный усилитель?
Операционный усилитель (ОУ) — это электронный компонент, предназначенный для усиления и обработки сигналов. Он представляет собой интегральную схему с высоким коэффициентом усиления напряжения, которая может быть настроена для выполнения различных функций благодаря использованию внешних цепей обратной связи. ОУ широко применяется в современной электронике для создания линейных и нелинейных схем.

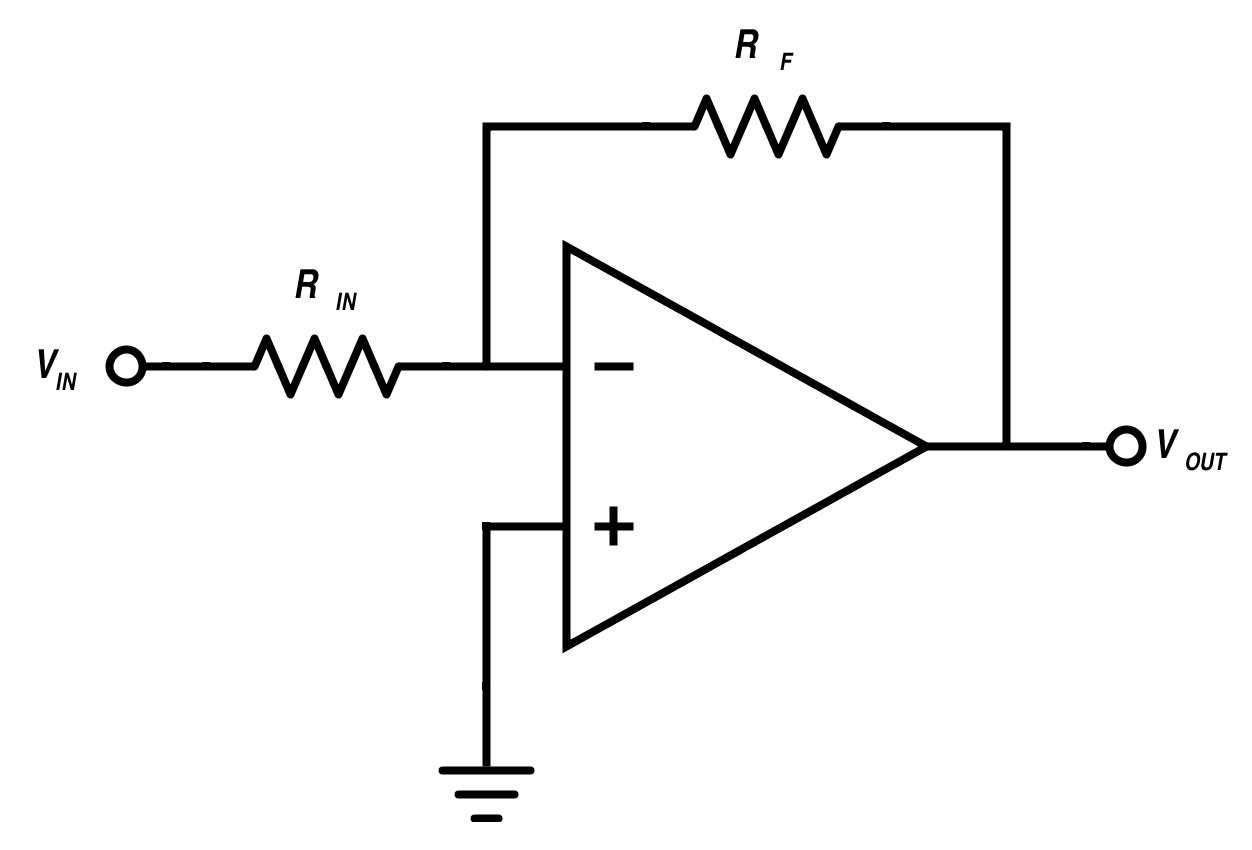

Определение операционного усилителя
Операционный усилитель — это устройство, которое сравнивает значения напряжений на двух входах: неинвертирующем (+) и инвертирующем (-), и формирует выходной сигнал, пропорциональный их разности. На выходе ОУ возникает напряжение, определяемое формулой:
U out =A⋅(U+−U − ) где: A — коэффициент усиления, U + — напряжение на неинвертирующем входе, U − — напряжение на инвертирующем входе.
Коэффициент усиления A обычно очень велик (порядка 10 5 –10 6), что позволяет даже небольшой разнице напряжений между входами вызывать значительное изменение выходного сигнала.
Принцип работы операционного усилителя
Для анализа работы ОУ часто используется модель идеального операционного усилителя, где предполагаются следующие свойства:
Бесконечный коэффициент усиления (A→∞).
Бесконечное входное сопротивление (R
in →∞), что означает, что входные токи равны нулю.
Нулевое выходное сопротивление (R out=0), что обеспечивает способность ОУ работать с различными нагрузками без потерь.
Бесконечная полоса пропускания частот, позволяющая обрабатывать сигналы любой частоты.
На практике реальные ОУ имеют конечные параметры, но они достаточно близки к идеальному варианту для большинства приложений.
Режимы работы
ОУ может работать в двух основных режимах:
Линейный режим: Когда выходное напряжение ограничено диапазоном питания, а разница напряжений между входами мала. В этом режиме ОУ используется для усиления, фильтрации и преобразования сигналов.
Сравнительный режим: Когда разница напряжений между входами велика, и выход принимает одно из крайних значений (плюс или минус питание). Этот режим используется в устройствах сравнения сигналов.
Заключение
Операционный усилитель — это универсальный компонент современной электроники, который позволяет решать широкий спектр задач. Его гибкость и простота использования делают его незаменимым элементом в проектировании различных устройств. Понимание принципов работы ОУ и умение правильно его применять открывают огромные возможности для создания сложных и эффективных электронных схем.
Если вы интересуетесь электроникой, то изучение операционных усилителей станет важным шагом на пути к освоению более сложных технологий.
