Фотоэлектрический датчик на конвейерной линии
На конвейере важно знать, когда изделие прошло определённую точку. По этому сигналу система может посчитать коробки, запустить сортировку, проверить наличие детали перед следующей операцией или остановить подачу, если место занято. Фотоэлектрический датчик решает такую задачу без контакта с движущимся предметом: он реагирует на изменение светового луча и передаёт сигнал в систему управления.
Как датчик обнаруживает изделие

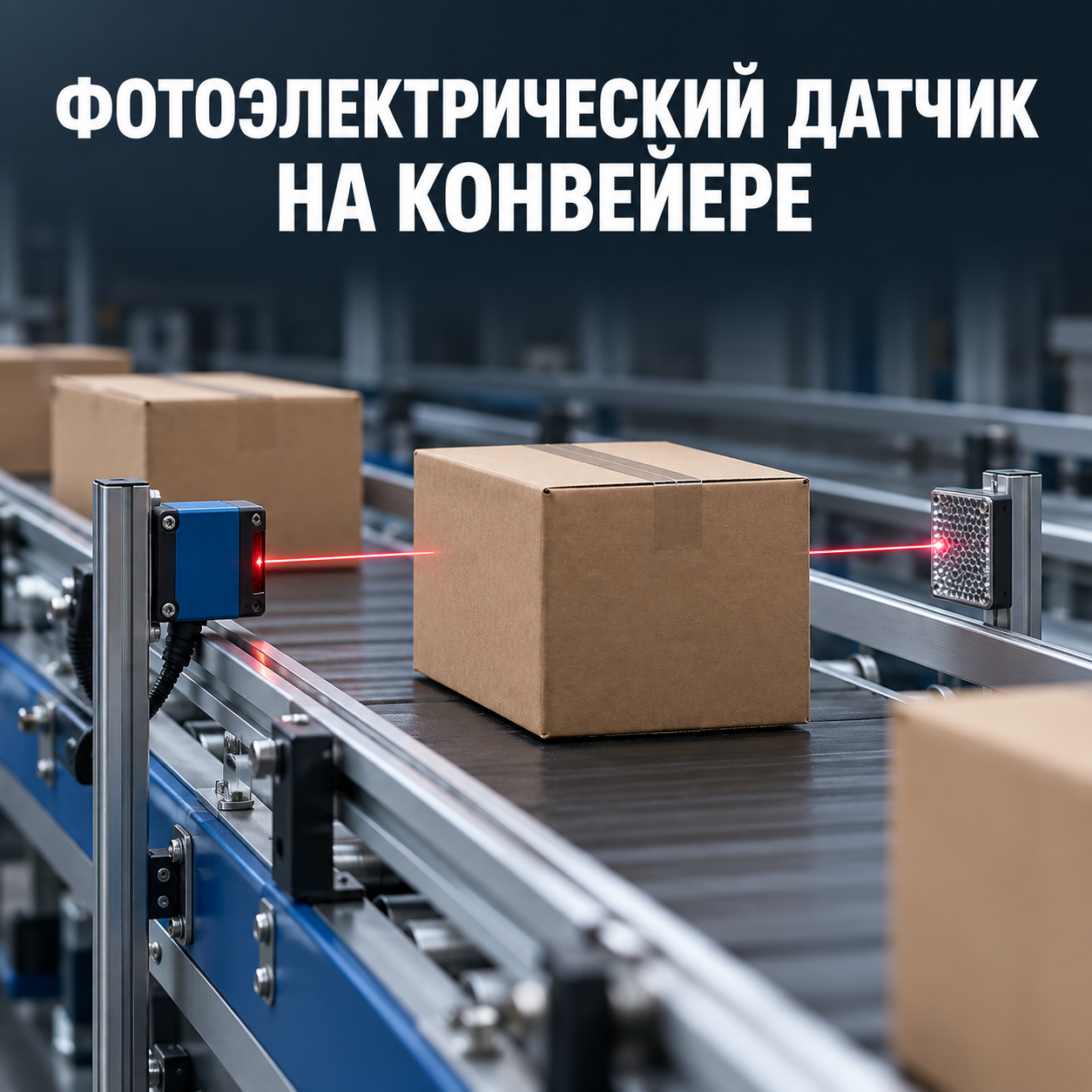

Внутри прибора есть излучатель и приёмник света. Дальнейшая схема зависит от задачи. В барьерном исполнении излучатель и приёмник устанавливают друг напротив друга по разные стороны конвейера. Когда изделие пересекает луч, состояние выходного сигнала меняется. Такой вариант подходит, если к обеим сторонам линии есть доступ для монтажа.
В рефлекторной схеме излучатель и приёмник находятся в одном корпусе, а напротив закрепляют отражатель. Датчик получает отражённый луч до тех пор, пока его не перекроет предмет. В диффузной схеме отдельный отражатель не нужен: свет возвращается от самого изделия. Это упрощает размещение, но поверхность предмета сильнее влияет на результат обнаружения.
Например, коробка с матовой этикеткой, блестящая упаковка и тёмная деталь могут по-разному отражать свет. Если за предметом близко расположены элементы конструкции, стоит рассмотреть модель с подавлением фона. Выбранный датчик полезно проверить на реальных изделиях при рабочей скорости линии, особенно если их цвет, размер или положение меняются.
Что учесть при выборе
Сначала определяют размер самого небольшого изделия, расстояние до него и точку, где нужен сигнал. Затем смотрят на время отклика: датчик должен успеть обнаружить предмет, пока тот находится в зоне контроля. Для устойчивой работы важны точная установка и возможность очищать оптическое окно от пыли.
Перед подключением проверяют напряжение питания и тип выхода, который принимает система управления. В зависимости от исполнения датчики бывают с выходом NPN или PNP, различаются логикой срабатывания и способом подключения — кабелем либо разъёмом. Условия цеха тоже имеют значение: корпус и степень защиты выбирают с учётом пыли, влаги и способа мойки линии.
Где приобрести
Один из производителей таких приборов — китайская компания LANBAO. Она выпускает готовые промышленные датчики и ведёт собственное производство. В её линейке фотоэлектрических датчиков есть компактные и цилиндрические модели, а также варианты для барьерной, рефлекторной и диффузной схем. Компания показывает и примеры применения датчиков на конвейерах, поэтому по каталогу удобно начать подбор под конкретную линию.
Посмотреть модели и отправить запрос на приобретение можно через сайт www.lanbaosensor.com.
Для связи с производителем также можно воспользоваться почтой market@shlanbao.cn.
При необходимости наша компания поможет подобрать датчик под вашу конвейерную линию и организовать поставку.
